Роликовый подшипник NJ416-M+HJ416

Подшипник NJ416-M+HJ416 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 416, размер 80*200*48 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 80 мм
Наружный диаметр: 200 мм
Ширина: 48 мм
Масса: 9.09 кг

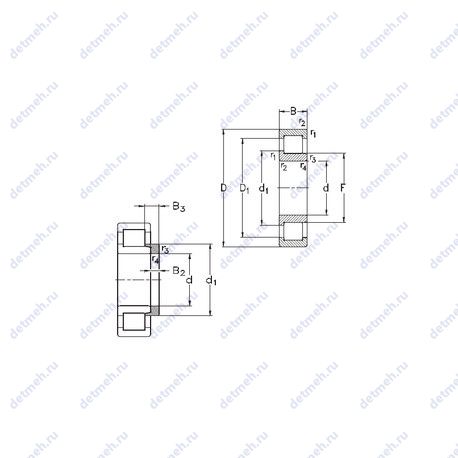

Подшипник NJ416-M+HJ416 чертеж — Чертеж подшипника NJ416-M+HJ416

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ416-M+HJ416

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Габаритные и посадочные размеры:

Масса - 9.09 кг;
Внутренний диаметр (F) - 110 мм.;
Ширина наружной обоймы (C) - 48 мм;
Ширина (высота) (B) - 48 мм;
Высота. мм - 48;
Внешний диаметр - 200 мм;
Внутренний диаметр - 80 мм;

Прочие характеристики:

Размер (B3) - 22 мм.;
Размер (B2) - 13 мм.;
Размер (D1) - 159 мм.;
Размер (d1) - 122 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2.5;
Размер (r4 min.) - 3 мм;
Размер (r3 min.) - 3 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 3 мм;
Размер (r1 min.) - 3 мм;
Размеры. мм - 80x200x48;

Пропускная способность:

Частота вращения предельная - 4500 об/мин;
Грузоподъемность статическая - 345 кн;
Грузоподъемность динамическая - 321 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nj416-m+hj416;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NJ416-M+HJ416, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ416-M+HJ416

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 416	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	80	200	48	7.3
NH416	Роликовый радиальный подшипник, однорядный.	80	200	48	8.06
NF 416	Внутреннем кольце с двойным фланцем, внешнее с одним..	80	200	48	7.3
NJ 416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	200	48	7.3
NU 416	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	200	48	7.3
NP 416	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	80	200	48	8.18
NUP 416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	200	48	7.66
NJ 416 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт..	80	200	48	7.55
NU 416 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	80	200	48	7.5
NJ416-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	200	48	8.52
NU416-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	200	48	8.37
NUP416-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	200	48	8.3
NUP416 MA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	200	48	7.7
NJ416-M1 + HJ416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	80	200	48	8.52

Модификации подшипника NJ416-M+HJ416 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
