Роликовый подшипник NUP416 MA

Подшипник NUP416 MA — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 416, размер 80*200*48 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 80 мм
Наружный диаметр: 200 мм
Ширина: 48 мм
Масса: 7.7 кг

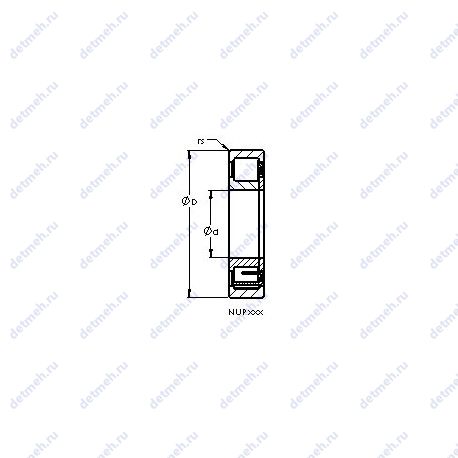

Подшипник NUP416 MA чертеж — Чертеж подшипника NUP416 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NUP416 MA

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Ширина: 48.0000 мм
Масса: 7.700
Внешний диаметр: 200.0000 мм
Высота. мм: 48
Внешний диаметр: 200 мм
Внутренний диаметр: 80 мм

Прочие характеристики:

Standard Clearance: c0
Precision: rbec 1
Min. Housing Shoulder Dia.. Outer (Lo): 170.0
Max. Shaft Shoulder Dia. Inner (Li): 110.0
Максимальная скорость (масло): 4
Максимальная скорость (смазка): 3
Номинальная статическая нагрузка: 339.000
Номинальная динамическая нагрузка: 316.000
Материал: 52100 chrome steel. or equivalent
Радиус (мин): 3.000
Диаметр отверстия: 80.0000
Тип подшипника: nup
Размеры. мм: 80x200x48

Классификация:

Основной тип: роликовый радиальный
Обозначение: nup416 ma
Нагрузка: радиальная
Тела качения: ролики

В таблице приведены основные размеры подшипника NUP416 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP416 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 416	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	80	200	48	7.3
NH416	Роликовый радиальный подшипник, однорядный.	80	200	48	8.06
NF 416	Внутреннем кольце с двойным фланцем, внешнее с одним..	80	200	48	7.3
NJ 416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	200	48	7.3
NU 416	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	200	48	7.3
NP 416	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	80	200	48	8.18
NUP 416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	200	48	7.66
NJ 416 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, наружное — один борт..	80	200	48	7.55
NU 416 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	80	200	48	7.5
NJ416-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	200	48	8.52
NU416-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	200	48	8.37
NUP416-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	200	48	8.3
NJ416-M+HJ416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	80	200	48	9.09
NJ416-M1 + HJ416	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	80	200	48	8.52

Модификации подшипника NUP416 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
