Роликовый подшипник NCF18/530V

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: ncf18/530v, ncf 18/530 v
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 530x650x56
• Грузоподъемность динамическая: 990 кн
• Граничная нагрузка по усталости (Pu): 180
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (D1): 612 мм.
• Размер (r1 min.): 3 мм.
• Размер (r2 min.): 3 мм.
• Размер сопряженных деталей (Da max.): 637
• Размер сопряженных деталей (ra max.): 2.5
• Расстояние от торца тугого кольца до центра радиуса сферы (S): 5
• Размер (E): 624.5 мм.
• Размер (d1): 573 мм.
• Размер (r3 min.): 3 мм.
• Размер (r4 min.): 3 мм.
• Размер сопряженных деталей (rb max.): 2.5
• Размер сопряженных деталей (da min.): 543
• Размер сопряженных деталей (das rec.): 567
• Размер сопряженных деталей (Db max): 637
• Pu (N) Предел усталостной прочности: 180000

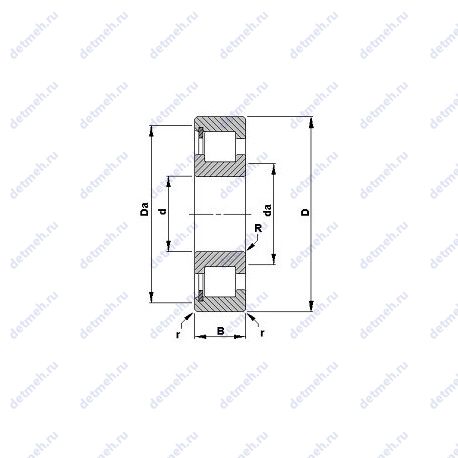

Габаритные и посадочные размеры:

• Внутренний диаметр: 530 мм
• Внешний диаметр: 650 мм
• Высота. мм: 56
• Ширина наружной обоймы (C): 56 мм.
• Масса: 38.5 кг
• Ширина (высота) (B): 56 мм.
• d (мм) Внутренний диаметр: 530
• D (мм) Наружный диаметр: 650
• m (кг) Масса: 38.5
• В (мм) Ширина: 56

Пропускная способность:

• Грузоподъемность статическая: 2240 кн
• Частота вращения номинальная: 360 об/мин
• Частота вращения предельная: 450 об/мин
• Co (kN) Грузоподъемность статическая: 2240
• C (kN) Грузоподъемность динамическая: 990
• Nном (об/мин) Номинальная частота вращения. об/мин: 360
• Nпр (об/мин) Предельная частота вращения: 450
• Nпр (об/мин) Предельная частота вращения. об/мин: 450
• Nном (об/мин) Номинальная частота вращения: 360

Исходные данные для расчета:

• Расчетный коэффициент (kr): 0.1

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Нагрузка: радиальная
• Обозначение: ncf18/530-v

Прочие характеристики:

• Размеры. мм: 530x624.5x56
• Размер (r1 min.): 3 мм
• Размер (r2 min.): 3 мм
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (r3 min.): 3 мм
• Размер (r4 min.): 3 мм
• Расстояние от торца тугого кольца до центра радиуса сферы (S): 5
• Размер (d1): 573 мм.
• Размер (D1): 612 мм.
• Материал сепаратора: отсутствует

Габаритные и посадочные размеры:

• Внутренний диаметр: 530 мм
• Внешний диаметр: 624.5 мм
• Высота. мм: 56
• Ширина (высота) (B): 56 мм.
• Ширина наружной обоймы (C): 56 мм.
• Масса: 38.5 кг
• Наружный диаметр (E): 624.5 мм.

Пропускная способность:

• Грузоподъемность динамическая: 1007 кн
• Грузоподъемность статическая: 2297 кн
• Частота вращения предельная: 450 об/мин

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: ncf18/530v
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 530x624x56
• Количество дорожек качения: 1
• Уплотнение: нет
• Материал сепаратора: отсутствует
• Размер сопряженных деталей (ra max.): 2.5
• Размер сопряженных деталей (Da): 625
• Размер сопряженных деталей (da): 554

Габаритные и посадочные размеры:

• Внутренний диаметр: 530 мм
• Внешний диаметр: 650 мм
• Высота. мм: 56
• Ширина наружной обоймы (C): 56 мм
• Масса: 36.9 кг
• Ширина (высота) (B): 56 мм
• Наружный диаметр (Ew): 624 мм.
• Радиус наружней фаски: 3 мм

Пропускная способность:

• Грузоподъемность динамическая: 990 кн
• Грузоподъемность статическая: 2240 кн

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: ncf18/530v
• Нагрузка: радиальная

Габаритные и посадочные размеры:

• Внутренний диаметр: 530 мм
• Внешний диаметр: 650. мм
• Ширина наружной обоймы (C): 56 мм.
• Ширина (высота) (B): 56 мм.
• Внутренний диаметр (F): 542 мм.
• Наружный диаметр (E): 638 мм.
• d (мм) Внутренний диаметр: 530
• D (мм) Наружный диаметр: 650
• В (мм) Ширина: 56
• m (кг) Масса: 37.8

Прочие характеристики:

• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (r max): 2.5

Пропускная способность:

• C (kN) Грузоподъемность динамическая: 1100
• Co (kN) Грузоподъемность статическая: 2320
• n oil (1/min) Ном. частота вращен. при жидк. смазке: 240
• n grease (1/min) Ном. частота вращен. при пластич. смазке: 210
