Роликовый подшипник NCF18/630V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf18/630v, ncf 18/630 v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 630x780x69;
• Грузоподъемность динамическая - 1250 кн;
• Граничная нагрузка по усталости (Pu) - 232;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (D1) - 725 мм.;
• Размер (r1 min.) - 4 мм.;
• Размер (r2 min.) - 4 мм.;
• Размер сопряженных деталей (Da max.) - 765;
• Размер сопряженных деталей (ra max.) - 3;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 8;
• Размер (E) - 739 мм.;
• Размер (d1) - 681 мм.;
• Размер (r3 min.) - 4 мм.;
• Размер (r4 min.) - 4 мм.;
• Размер сопряженных деталей (rb max.) - 3;
• Размер сопряженных деталей (da min.) - 645;
• Размер сопряженных деталей (das rec.) - 674;
• Размер сопряженных деталей (Db max) - 765;
• Pu (N) Предел усталостной прочности - 232000;

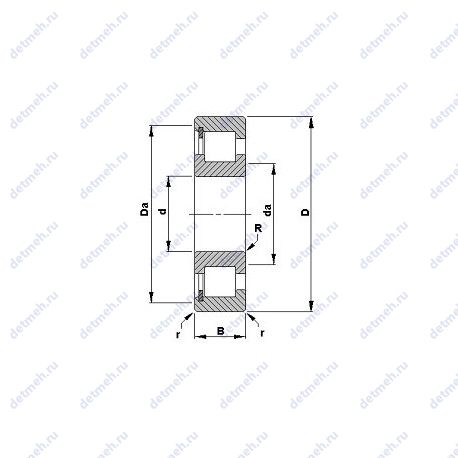

Габаритные и посадочные размеры:

• Внутренний диаметр - 630 мм;
• Внешний диаметр - 780 мм;
• Высота. мм - 69;
• Ширина наружной обоймы (C) - 69 мм;
• Масса - 72.5 кг;
• Ширина (высота) (B) - 69 мм;
• d (мм) Внутренний диаметр - 630;
• D (мм) Наружный диаметр - 780;
• m (кг) Масса - 72.5;
• В (мм) Ширина - 69;

Пропускная способность:

• Грузоподъемность статическая - 2900 кн;
• Частота вращения номинальная - 300 об/мин;
• Частота вращения предельная - 360 об/мин;
• Co (kN) Грузоподъемность статическая - 2900;
• C (kN) Грузоподъемность динамическая - 1250;
• Nном (об/мин) Номинальная частота вращения. об/мин - 300;
• Nпр (об/мин) Предельная частота вращения - 360;
• Nпр (об/мин) Предельная частота вращения. об/мин - 360;
• Nном (об/мин) Номинальная частота вращения - 300;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.1;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Обозначение - ncf18/630-v;

Прочие характеристики:

• Размеры. мм - 630x739x69;
• Размер (r1 min.) - 4 мм;
• Размер (r2 min.) - 4 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r3 min.) - 4 мм;
• Размер (r4 min.) - 4 мм;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 8;
• Размер (d1) - 681 мм.;
• Размер (D1) - 725 мм.;
• Материал сепаратора - отсутствует;

Габаритные и посадочные размеры:

• Внутренний диаметр - 630 мм;
• Внешний диаметр - 739 мм;
• Высота. мм - 69;
• Ширина (высота) (B) - 69 мм.;
• Ширина наружной обоймы (C) - 69 мм;
• Масса - 70 кг;
• Наружный диаметр (E) - 739 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1275 кн;
• Грузоподъемность статическая - 3050 кн;
• Частота вращения предельная - 360 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf18/630v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 630x742x69;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Материал сепаратора - отсутствует;
• Размер сопряженных деталей (ra max.) - 3;
• Размер сопряженных деталей (Da) - 748;
• Размер сопряженных деталей (da) - 659;

Габаритные и посадочные размеры:

• Внутренний диаметр - 630 мм;
• Внешний диаметр - 742 мм;
• Высота. мм - 69;
• Ширина наружной обоймы (C) - 69 мм;
• Масса - 68.8 кг;
• Ширина (высота) (B) - 69 мм;
• Наружный диаметр (Ew) - 742 мм.;
• Радиус наружней фаски - 4 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1470 кн;
• Грузоподъемность статическая - 3400 кн;

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf18/630v;
• Нагрузка - радиальная;

Габаритные и посадочные размеры:

• Внутренний диаметр - 630 мм;
• Внешний диаметр - 780. мм;
• Ширина наружной обоймы (C) - 69 мм.;
• Ширина (высота) (B) - 69 мм.;
• Внутренний диаметр (F) - 645 мм.;
• Наружный диаметр (E) - 765 мм.;
• d (мм) Внутренний диаметр - 630;
• D (мм) Наружный диаметр - 780;
• В (мм) Ширина - 69;
• m (кг) Масса - 72.2;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r max) - 3;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 1410;
• Co (kN) Грузоподъемность статическая - 3080;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 200;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 170;
