Роликовый подшипник NN 3084 K/SPW33
Подшипник NN 3084 K/SPW33 — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3084, размер 420*620*150 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NN — Двухрядный цилиндрический роликоподшипник. Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

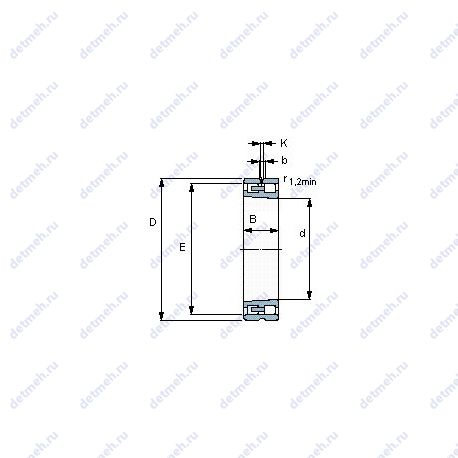

Таблица размеров и характеристик подшипника NN 3084 K/SPW33
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (b) - 16.7 мм.;
- Размер (d1) - 495 мм.;
- Размер (r3 min.) - 2 мм.;
- Размер (r4 min.) - 2 мм.;
- Размер сопряженных деталей (Da min) - 574;
- Размер сопряженных деталей (da min.) - 438;
- Размер (dh) - – мм.;
- Размер (K) - 9 мм.;
- Pu (N) Предел усталостной прочности - 380000;
- ДС grease об/мин Достижимые скорости. смазывание пластичн - 1100;
- ДС oil об/мин Достижимые скорости. точечное смазывание - 1300;
- Размеры. мм - 420x620x150;
- Грузоподъемность динамическая - 2 120 кн;
- Граничная нагрузка по усталости (Pu) - 380;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (r1 min.) - 5 мм.;
- Размер (r2 min.) - 5 мм.;
- Размер сопряженных деталей (Da max.) - 602;
- Размер сопряженных деталей (ra max.) - 4;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 12.4;
- Размер (E) - 569 мм.;
Классификация:
- Нагрузка - радиальная;
- Тела качения - ролики;
- Обозначение - nn 3084 k/spw33;
- Основной тип - роликовый радиальный;
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1 100 об/мин;
- Частота вращения предельная при жидкой смазке - 1 300 об/мин;
- Co (kN) Грузоподъемность статическая - 4500;
- C (kN) Грузоподъемность динамическая - 2120;
- Грузоподъемность статическая - 4 500 кн;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 420;
- D (мм) Наружный диаметр - 620;
- m (кг) Масса - 140;
- В (мм) Ширина - 150;
- Ширина (высота) (B) - 150 мм.;
- Внутренний диаметр - 420 мм;
- Внешний диаметр - 620 мм;
- Высота. мм - 150;
- Ширина наружной обоймы (C) - 150 мм.;
- Масса - 140 кг;
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Высота. мм - 150;
- Ширина (высота) (B) - 150 мм.;
- Ширина наружной обоймы (C) - 150 мм;
- Масса - 140 кг;
- Внешний диаметр - 620 мм;
- Внутренний диаметр - 420 мм;
Пропускная способность:
- Грузоподъемность динамическая - 2077.6 кн;
- Грузоподъемность статическая - 4410 кн;
- Частота вращения предельная при пластичной смазке - 1067 об/мин;
- Частота вращения предельная при жидкой смазке - 1261 об/мин;
Прочие характеристики:
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размеры. мм - 420x620x150;
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Обозначение - nn 3084 k/spw33;
В таблице приведены основные размеры подшипника NN 3084 K/SPW33, технические характеристики и номинальные значения.
Таблица модификаций подшипника NN 3084 K/SPW33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N3084 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 420 | 620 | 150 | 156 |
| NF3084 | Роликовый радиальный подшипник, двухрядный. | 420 | 620 | 150 | 168 |
| NJ3084 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 420 | 620 | 150 | 160.1 |
| NN3084 | Двухрядный цилиндрический роликовый подшипник. | 420 | 620 | 150 | 154 |
| NP3084 | Роликовый радиальный подшипник, двухрядный. | 420 | 620 | 150 | 175 |
| NU3084 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 420 | 620 | 150 | 156 |
| NN3084K | Коническое внутреннее отверстие, конусность 1:12. | 420 | 620 | 150 | 148 |
| NUP3084 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 420 | 620 | 150 | 164.3 |
| NCF3084V | Бессепараторный подшипник. | 420 | 620 | 150 | 147 |
| C 3084 M | Цилиндрический роликоподшипник (или сам подшипник). | 420 | 620 | 150 | 150 |
| C 3084 KM | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 420 | 620 | 150 | 145 |
| NCF 3084 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 420 | 620 | 150 | 150 |
| NN3084C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 420 | 620 | 150 | 154 |
| NF 3084 ECMB | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 420 | 620 | 150 | 160 |
| NU 3084 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 420 | 620 | 150 | 160 |
| NN3084KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 420 | 620 | 150 | 154 |
| NN3084-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 420 | 620 | 150 | 150 |
| C 3084 KM + OH 3084 H | Цилиндрический роликоподшипник (или сам подшипник). | 620 | 620 | 150 | 180 |
Модификации подшипника NN 3084 K/SPW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NN 3084 K/SPW33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | NN 3084 K/SPW33 | 420 | 620 | 150 | ISO |
| ISB | NN 3084 K/SPW33 | 420 | 620 | 150 | ISO |
Аналог подшипника NN 3084 K/SPW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 23084E | 420 | 620 | 150 | |||
| 23084EK | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 KCW33 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 KCW33+H3084 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 KCW33+AH3084 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 CW33 | 420 | 620 | 150 | |||
| 23084-B-K-MB+AH3084G | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-B-MB | 420 | 620 | 150 | |||
| 23084-E1A-K-MB1 + AH3084G-H | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-B-K-MB | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-E1A-K-MB1 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-E1A-K-MB1 + H3084X-HG | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-E1A-MB1 | 420 | 620 | 150 | |||
| 23084-B-K-MB+H3084X | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 K | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084 | 420 | 620 | 150 | |||
| 23084 KW33 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084W33 | 420 | 620 | 150 | |||
| 23084RHA | 420 | 620 | 150 | |||
| 23084R | 420 | 620 | 150 | |||
| 23084RHAK | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084RK | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-MB-W33 | 420 | 620 | 150 | |||
| 23084-K-MB-W33+AH3084 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-K-MB-W33 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084-K-MB-W33+OH3084-H | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084CAKE4 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084CAE4 | 420 | 620 | 150 | |||
| 23084B | 420 | 620 | 150 | |||
| 23084BK | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084CCW33MBC3 | 420 | 620 | 150 | |||
| 23084 CA/W33 | 420 | 620 | 150 | |||
| 23084YMB | 420 | 620 | 150 | |||
| 23084KYMBW507C08 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084KYMBW507C08C3 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084KYMBW507C08C4 | 420 | 620 | 150 | Проточка на внешнем кольце для смазки | ||
| 23084YMBW25W507C08C3 | 420 | 620 | 150 | |||
| 23084YMBW507C08 | 420 | 620 | 150 | |||
| 23084YMBW507C08C3 | 420 | 620 | 150 | |||
| 23084YMBW509C08 | 420 | 620 | 150 | |||
| 23084YMBW509C08C3 | 420 | 620 | 150 |
