Роликовый подшипник NN 3026 TN9/SP
Подшипник NN 3026 TN9/SP — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3026, размер 130*200*52 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

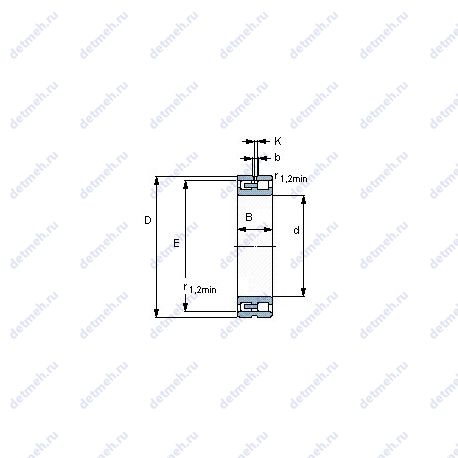

Таблица размеров и характеристик подшипника NN 3026 TN9/SP
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- dn: 179.6 мм
- Размер (d1): 156.4 мм
- r1.2 min.: 2 мм
- Da min.: 183 мм
- Da max.: 190 мм
- da min.: 140 мм
- E: 182 мм
- s: 3 мм
- количество смазки Gref: 34.1 cm
- Pu (N) Предел усталостной прочности: 53000
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 4000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 4500
- Размер сопряженных деталей (ra max.): 2 мм
- Размеры. мм: 130x200x52
- Граничная нагрузка по усталости (Pu): 55 кн
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: nn 3026 tn9/sp
- Основной тип: роликовый радиальный
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 4300 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 4800 мм/мин
- Статическая радиальная жесткость (нормативный коэффициент): 2900 н/мкм
- Co (kN) Грузоподъемность статическая: 480
- C (kN) Грузоподъемность динамическая: 286
- Динамическая грузоподъемность (C): 292 кн
- Статическая грузоподъемность (C0): 500 кн
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 130
- D (мм) Наружный диаметр: 200
- m (кг) Масса: 5.55
- В (мм) Ширина: 52
- Внутренний диаметр: 130 мм
- Внешний диаметр: 200 мм
- Высота. мм: 52
- Масса: 5.55 кг
- Наружный диаметр (D): 200 мм
- Внутренний диаметр (d): 130 мм
- Ширина (высота) (B): 52 мм
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Пропускная способность:
- Грузоподъемность статическая: 470.4 кн
- Частота вращения предельная при пластичной смазке: 3880 об/мин
- Частота вращения предельная при жидкой смазке: 4365 об/мин
- Грузоподъемность динамическая: 280.28 кн
Прочие характеристики:
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 130x200x52
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: nn 3026 tn9/sp
Габаритные и посадочные размеры:
- Внутренний диаметр: 130 мм
- Внешний диаметр: 200 мм
- Высота. мм: 52
- Ширина (высота) (B): 52 мм
- Ширина наружной обоймы (C): 52 мм.
- Масса: 5.55 кг
В таблице приведены основные размеры подшипника NN 3026 TN9/SP, технические характеристики и номинальные значения.
Таблица модификаций подшипника NN 3026 TN9/SP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3026 | Двухрядный цилиндрический роликовый подшипник. | 130 | 200 | 52 | 5.92 |
| C 3026 | Тороидальный подшипник CARB. | 130 | 200 | 52 | 5.9 |
| NN3026K | Коническое внутреннее отверстие, конусность 1:12. | 130 | 200 | 52 | 5.71 |
| NN3026MB | Двухрядный цилиндрический роликовый подшипник. | 130 | 200 | 52 | 5.88 |
| C 3026 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 130 | 200 | 52 | 5.9 |
| SL18 3026 | Специальный шариковый подшипник. | 130 | 200 | 52 | 5.65 |
| NCF 3026 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 130 | 200 | 52 | 5.65 |
| NN3026/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 200 | 52 | 5.75 |
| NN3026MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 130 | 200 | 52 | 5.88 |
| NN3026K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 200 | 52 | 5.75 |
| NCF 3026 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 130 | 200 | 52 | 5.8 |
| NN3026C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 200 | 52 | 5.82 |
| NN3026KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 200 | 52 | 5.92 |
| NNU3026C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 200 | 52 | 6.15 |
| NN 3026 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 130 | 200 | 52 | 5.55 |
| NN3026-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 130 | 200 | 52 | 5.79 |
Модификации подшипника NN 3026 TN9/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NN 3026 TN9/SP
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | NN 3026 TN9/SP | 130 | 200 | 52 | ISO |
| ISB | NN 3026 TN9/SP | 130 | 200 | 52 | ISO |
Аналог подшипника NN 3026 TN9/SP — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 23026AX | 130 | 200 | 52 | |||
| 23026E | 130 | 200 | 52 | |||
| 23026EK | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026AXK | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026MW33 | 130 | 200 | 52 | |||
| 23026 KCW33+AH3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026 CW33 | 130 | 200 | 52 | |||
| 23026 KCW33+H3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026 KCW33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1-K-TVPB | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1-K-TVPB + AHX3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1A-M | 130 | 200 | 52 | |||
| 23026-E1A-K-M | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1A-K-M + H3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1-TVPB | 130 | 200 | 52 | |||
| 23026-E1-K-TVPB + H3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-E1A-K-M + AHX3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026 | 130 | 200 | 52 | |||
| 23026 K | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-2RS | 130 | 200 | 52 | |||
| 23026 KW33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026W33 | 130 | 200 | 52 | |||
| 23026RH | 130 | 200 | 52 | |||
| 23026RHK | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-K-MB-W33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-MB-W33 | 130 | 200 | 52 | |||
| 23026-K-MB-W33+H3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026-K-MB-W33+AHX3026 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026CDKE4 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026SWRCDg2E4 | 130 | 200 | 52 | |||
| 23026CDE4 | 130 | 200 | 52 | |||
| 23026BK | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026B | 130 | 200 | 52 | |||
| 23026-2CS5K/VT143 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026 CC/W33 | 130 | 200 | 52 | |||
| 23026-2CS5/VT143 | 130 | 200 | 52 | |||
| 23026 CCK/W33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026CJ | 130 | 200 | 52 | |||
| 23026EAW33 | 130 | 200 | 52 | |||
| 23026EAKW33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026EMW33 | 130 | 200 | 52 | |||
| 23026EMKW33 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки | ||
| 23026CJW33 | 130 | 200 | 52 | |||
| 23026CJW33C3 | 130 | 200 | 52 | |||
| 23026CJW33C4 | 130 | 200 | 52 | |||
| 23026KCJW33C3 | 130 | 200 | 52 | Проточка на внешнем кольце для смазки |
