Роликовый подшипник NJ421-M1
Подшипник NJ421-M1 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 421, размер 105*260*60 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 105 мм
Наружный диаметр: 260 мм
Ширина: 60 мм
Масса: 18 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

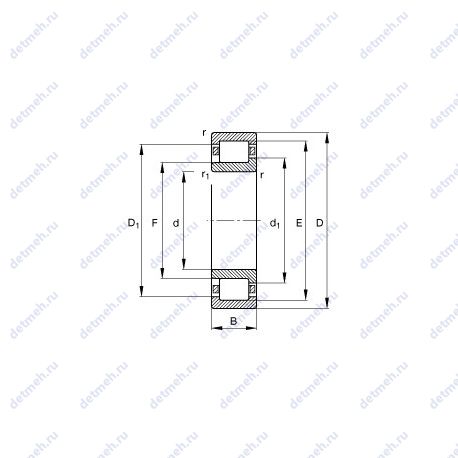

Таблица размеров и характеристик подшипника NJ421-M1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Габаритные и посадочные размеры:
- Наружный диаметр (D): 260 мм
- Внутренний диаметр (d): 105 мм
- Ширина (высота) (B): 60 мм
- Высота. мм: 60
- Внешний диаметр: 260 мм
- Внутренний диаметр: 105 мм
Прочие характеристики:
- dc min.: 162 мм.
- da min.: 125 мм.
- s: 5.7 мм./осевое перемещение из среднего положения
- Размер (r): 4 мм.
- F: 144.5 мм.
- Da max.: 240 мм
- nB: 2750 1/min
- nG: 4150 1/min
- Cur: 96000 n
- C0r: 590000 n
- Cr: 610000 n
- m: 18 kg
- Размер (D1): 207.4 мм.
- Размер сопряженных деталей (ra max.): 3 мм
- Размер сопряженных деталей (da max): 143 мм.
- Размер (r1 min.): 4 мм
- Размер (d1): 158.8 мм.
- Размеры. мм: 105x260x60
Классификация:
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Обозначение: nj421-m1
- Тела качения: ролики
В таблице приведены основные размеры подшипника NJ421-M1, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ421-M1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N 421 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 105 | 260 | 60 | 19.1 |
| NH421 | Роликовый радиальный подшипник, однорядный. | 105 | 260 | 60 | 20.75 |
| NF 421 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 105 | 260 | 60 | 20.61 |
| NJ 421 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 105 | 260 | 60 | 19.6 |
| NP 421 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 105 | 260 | 60 | 21.47 |
| NU 421 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 105 | 260 | 60 | 19.1 |
| NU421K | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12. | 105 | 260 | 60 | 14.7 |
| NUP 421 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 105 | 260 | 60 | 20.11 |
| NJ421-M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 105 | 260 | 60 | 17.5 |
| NU421-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 105 | 260 | 60 | 17.7 |
| NU 421 M | Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.. | 105 | 260 | 60 | 17.27 |
| NUP421-M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 105 | 260 | 60 | 17.5 |
| NJ421-M+HJ421 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 105 | 260 | 60 | 19.2 |
| NJ421-M1 + HJ421 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 105 | 260 | 60 | 18 |
Модификации подшипника NJ421-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
