Роликовый подшипник NJ421-M1 + HJ421

Подшипник NJ421-M1 + HJ421 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 421, размер 105*260*60 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 105 мм
Наружный диаметр: 260 мм
Ширина: 60 мм
Масса: 18 кг

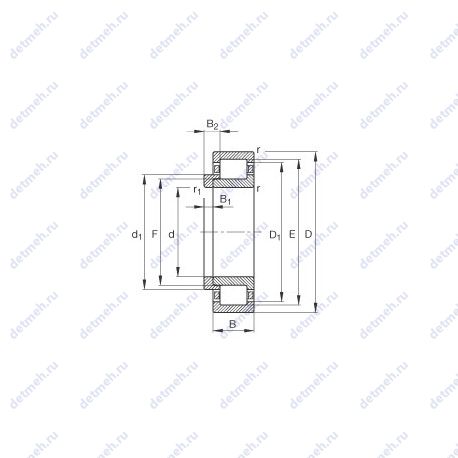

Подшипник NJ421-M1 + HJ421 чертеж — Чертеж подшипника NJ421-M1 + HJ421

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ421-M1 + HJ421

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

s - 5.7 мм./осевое перемещение из среднего положения;
Cr - 610000 n;
C0r - 590000 n;
Cur - 96000 n;
nG - 4150 1/min;
nB - 2750 1/min;
Da max. - 240 мм;
F - 144.5 мм.;
Размер (r) - 4 мм.;
m - 18 kg;
da min. - 125 мм.;
E - 220.5 мм.;
dc min. - 162 мм.;
B1 - 16 мм.;
B2 - 27 мм.;
m1 - 1.65 kg;
Размер (D1) - 207.4 мм.;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 143 мм.;
Размер (r1 min.) - 4 мм;
Размер (d1) - 158.8 мм.;
Размеры. мм - 105x260x60;

Классификация:

Условное обозначение. фасонное упорное кольцо - hj421;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Обозначение - nj421-m1 + hj421;
Тела качения - ролики;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 260 мм;
Внутренний диаметр (d) - 105 мм;
Ширина (высота) (B) - 60 мм;
Высота. мм - 60;
Внешний диаметр - 260 мм;
Внутренний диаметр - 105 мм;

В таблице приведены основные размеры подшипника NJ421-M1 + HJ421, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ421-M1 + HJ421

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 421	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	105	260	60	19.1
NH421	Роликовый радиальный подшипник, однорядный.	105	260	60	20.75
NF 421	Внутреннем кольце с двойным фланцем, внешнее с одним..	105	260	60	20.61
NJ 421	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	105	260	60	19.6
NP 421	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	105	260	60	21.47
NU 421	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	105	260	60	19.1
NU421K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	105	260	60	14.7
NUP 421	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	105	260	60	20.11
NJ421-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	105	260	60	17.5
NJ421-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	105	260	60	18
NU421-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	105	260	60	17.7
NU 421 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	105	260	60	17.27
NUP421-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	105	260	60	17.5
NJ421-M+HJ421	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	105	260	60	19.2

Модификации подшипника NJ421-M1 + HJ421 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
