Роликовый подшипник NJ222-E-TVP2 + HJ222-E

Подшипник NJ222-E-TVP2 + HJ222-E — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 222, размер 11*200*38 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 11 мм
Наружный диаметр: 200 мм
Ширина: 38 мм
Масса: 4.93 кг

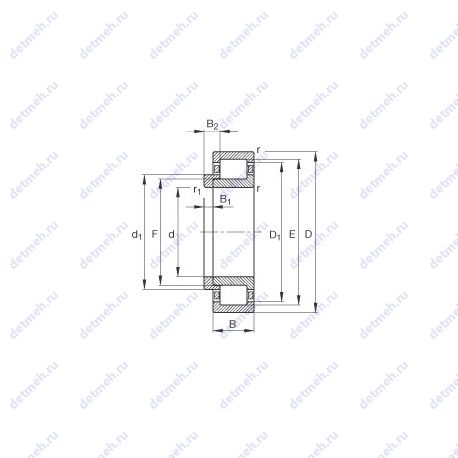

Подшипник NJ222-E-TVP2 + HJ222-E чертеж — Чертеж подшипника NJ222-E-TVP2 + HJ222-E

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ222-E-TVP2 + HJ222-E

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

s - 1.5 мм./осевое перемещение из среднего положения;
Cr - 345000 n;
C0r - 365000 n;
Cur - 59000 n;
nG - 4100 1/min;
nB - 3300 1/min;
Da max. - 188 мм;
F - 132.5 мм.;
Размер (r) - 2.1 мм.;
m - 4.93 kg;
da min. - 122 мм.;
E - 180.5 мм.;
dc min. - 144 мм.;
B1 - 11 мм.;
B2 - 17 мм.;
m1 - 0.616 kg;
Размер (D1) - 173.8 мм.;
Размер сопряженных деталей (ra max.) - 2.1 мм.;
Размер сопряженных деталей (da max) - 130 мм;
Размер (r1 min.) - 2.1 мм.;
Размер (d1) - 141.6 мм;
Размеры. мм - 110x200x38;

Классификация:

Условное обозначение. фасонное упорное кольцо - hj222-e;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Обозначение - nj222-e-tvp2 + hj222-e;
Тела качения - ролики;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 200 мм;
Внутренний диаметр (d) - 110 мм;
Ширина (высота) (B) - 38 мм;
Высота. мм - 38;
Внешний диаметр - 200 мм;
Внутренний диаметр - 110 мм;

В таблице приведены основные размеры подшипника NJ222-E-TVP2 + HJ222-E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ222-E-TVP2 + HJ222-E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q222	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.71
222К	Только для внутреннего и наружного колец.	110	200	38	4.3
222W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	110	200	38	5.144
N 222	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	110	200	38	4.84
N222E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	4.65
NH222	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.52
BL 222	Узел плавающих подшипников..	110	200	38	4.84
N222EM	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	110	200	38	5.49
QJ 222	Шариковый подшипник с четырех-точечным контактом.	110	200	38	5.6
QJ222M	Шариковый подшипник с четырех-точечным контактом.	110	200	38	5.76
NU222R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	200	38	4.9
NJ222R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	200	38	4.9
NP 222	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	110	200	38	5.22
NU222E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	4.9
NF 222	Внутреннем кольце с двойным фланцем, внешнее с одним..	110	200	38	4.8
NJ 222	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	200	38	4.8
NU 222	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	200	38	4.84
NJ222E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.03
NU222EM	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.37
NUP222E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.16
NJ222EM	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.56
NUP222R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	200	38	4.9
NF222 E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.01
NH222 E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.52
NP222 E	Роликовый радиальный цилиндрический подшипник, однорядный.	110	200	38	5.22
NUP 222	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	200	38	5.16
222S.315	Рабочая температура (термическая стабилизация) до 300°C.	100.013	200	92	10.1
222S.400	Рабочая температура (термическая стабилизация) до 350°C.	101.6	200	92	9.93
NUP222EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	200	38	5.37
QJ 222 N2	Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника.	110	200	38	5.6
NJ222 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	200	38	5.69
NU222EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	110	200	38	4.94
NJ222EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	110	200	38	5.03
N 222 ECP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	110	200	38	4.792
N 222 ECM	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов.	110	200	38	5.532
N222-E-M6	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	110	200	38	4.9
NU222-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	200	38	4.9
NJ222-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	200	38	4.9
QJ222X50C3	Шариковый подшипник с четырех-точечным контактом. Угол контакта 15°. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	200	38	5.524
NJ 222 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа.	110	200	38	4.94

Модификации подшипника NJ222-E-TVP2 + HJ222-E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
