Роликовый подшипник NCF1844V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf1844v, ncf 1844 v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 220x270x24;
• Грузоподъемность динамическая - 183 кн;
• Граничная нагрузка по усталости (Pu) - 34.5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (D1) - 252 мм.;
• Размер (r1 min.) - 1.5 мм;
• Размер (r2 min.) - 1.5 мм;
• Размер сопряженных деталей (Da max.) - 263;
• Размер сопряженных деталей (ra max.) - 1.5;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.8;
• Размер (E) - 258 мм.;
• Размер (d1) - 238 мм.;
• Размер (r3 min.) - 1.1 мм.;
• Размер (r4 min.) - 1.1 мм.;
• Размер сопряженных деталей (rb max.) - 1;
• Размер сопряженных деталей (da min.) - 227;
• Размер сопряженных деталей (das rec.) - 235;
• Размер сопряженных деталей (Db max) - 264;
• Pu (N) Предел усталостной прочности - 34500;

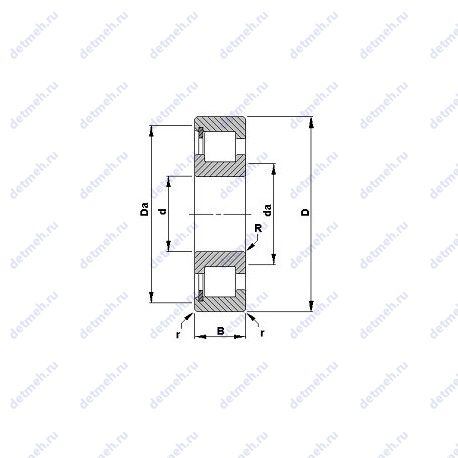

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Высота. мм - 24;
• Ширина наружной обоймы (C) - 24 мм;
• Масса - 2.85 кг;
• Ширина (высота) (B) - 24 мм.;
• d (мм) Внутренний диаметр - 220;
• D (мм) Наружный диаметр - 270;
• m (кг) Масса - 2.85;
• В (мм) Ширина - 24;

Пропускная способность:

• Грузоподъемность статическая - 365 кн;
• Частота вращения номинальная - 1000 об/мин;
• Частота вращения предельная - 1200 об/мин;
• Co (kN) Грузоподъемность статическая - 365;
• C (kN) Грузоподъемность динамическая - 183;
• Nном (об/мин) Номинальная частота вращения. об/мин - 1000;
• Nпр (об/мин) Предельная частота вращения - 1200;
• Nпр (об/мин) Предельная частота вращения. об/мин - 1200;
• Nном (об/мин) Номинальная частота вращения - 1000;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.1;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Обозначение - ncf1844-v;

Прочие характеристики:

• Размеры. мм - 220x258x24;
• Размер (r1 min.) - 1.5 мм;
• Размер (r2 min.) - 1.5 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r3 min.) - 1.5 мм;
• Размер (r4 min.) - 1.5 мм;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.8;
• Размер (d1) - 237 мм.;
• Размер (D1) - 253 мм.;
• Материал сепаратора - отсутствует;

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Высота. мм - 24;
• Ширина (высота) (B) - 24 мм;
• Ширина наружной обоймы (C) - 24 мм;
• Масса - 2.85 кг;
• Наружный диаметр (E) - 258 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 186 кн;
• Грузоподъемность статическая - 373 кн;
• Частота вращения предельная - 1200 об/мин;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf1844 v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 220x270x24;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Высота. мм - 24;
• Масса - 2.8 кг;
• Ширина (высота) (B) - 24 мм;
• Ширина наружной обоймы (C) - 24 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf1844 v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 220x270x24;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Высота. мм - 24;
• Масса - 2.8 кг;
• Ширина (высота) (B) - 24 мм;
• Ширина наружной обоймы (C) - 24 мм;

Пропускная способность:

• Грузоподъемность динамическая - 192 кн;
• Грузоподъемность статическая - 365 кн;
• Частота вращения предельная при пластичной смазке - 1000 об/мин;
• Частота вращения предельная при жидкой смазке - 1300 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf1844v;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 220x257.7x24;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Материал сепаратора - отсутствует;
• Размер сопряженных деталей (ra max.) - 2;
• Размер сопряженных деталей (Da) - 258;
• Размер сопряженных деталей (da) - 234;

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Высота. мм - 24;
• Ширина наружной обоймы (C) - 24 мм;
• Масса - 2.7 кг;
• Ширина (высота) (B) - 24 мм;
• Наружный диаметр (Ew) - 257.7 мм.;
• Радиус наружней фаски - 2 мм;

Пропускная способность:

• Грузоподъемность динамическая - 191 кн;
• Грузоподъемность статическая - 385 кн;

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - ncf1844v;
• Нагрузка - радиальная;

Габаритные и посадочные размеры:

• Внутренний диаметр - 220 мм;
• Внешний диаметр - 270 мм;
• Ширина наружной обоймы (C) - 24 мм;
• Ширина (высота) (B) - 24 мм;
• Внутренний диаметр (F) - 227 мм.;
• Наружный диаметр (E) - 263 мм.;
• d (мм) Внутренний диаметр - 220;
• D (мм) Наружный диаметр - 270;
• В (мм) Ширина - 24;
• m (кг) Масса - 2.9;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r max) - 1.5;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 202;
• Co (kN) Грузоподъемность статическая - 377;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 670;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 550;
