Подшипник 1840009 ГОСТ

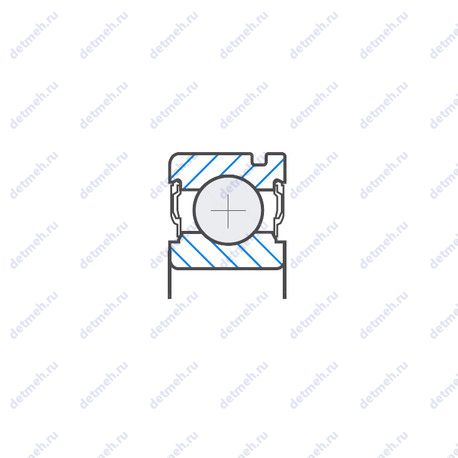

1840009 — это отечественный шариковый радиальный подшипник, однорядный, с упорным бортом на наружном кольце, является основным конструктивным исполнением.
Размер подшипника: 9*14*3 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 9 мм
Наружный диаметр: 14 мм
Ширина: 3 мм
Масса: 0.0014 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1840009
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24 1840009 ЮТ | Температура отпуска: 200°, Рабочая температура: 160° Все детали или часть деталей из нержавеющей стали. | 9 | 14 | 3 | 017 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1840009
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 69 | 9 | 14 | 3 | |||
| 840069 | 9 | 14 | 3 | |||
| 1000009 | 9 | 14 | 3 | |||
| 24 1840009 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 24 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 24 840069 ЮТ | 9 | 14/16 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 24 840069 Ю1 | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1840009
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по - 1840009;
- Размеры. мм - 9x14x3;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 14 мм;
- Ширина (высота) (B) - 3;
- Радиус наружней фаски - 0.2;
- Масса - 0.0014;
- (D1) наружный диаметр упорного борта. мм - 15.5;
- (B1) ширина упорного борта. мм - 0.8;
