Подшипник шариковый радиальный 69

Отечественный шариковый радиальный подшипник с маркировкой 69. Однорядный является основным конструктивным исполнением.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГПЗ-200, ЗОЗ
  3. Внутренний диаметрВнутренний диаметр: 9 мм
  4. Наружный диаметрНаружный диаметр: 14 мм
  5. ШиринаШирина: 3 мм
  6. МассаМасса: 0.002 кг

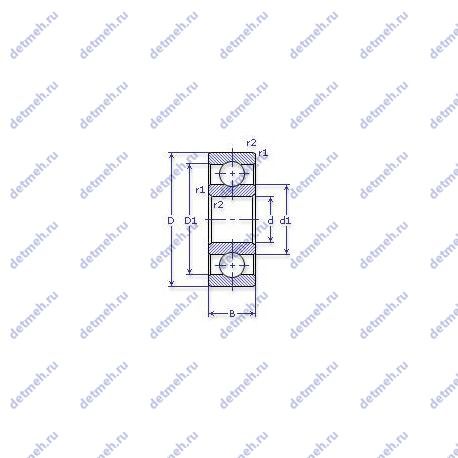

Чертеж подшипника 69
Чертеж подшипника 69

Внимание!
Если вас интересует покупка подшипника 69, его наличие, срок поставки, цена, модификации и аналоги Вы можете связаться с нами по тел.: +7 (495) 255-13-10 или отправьте заявку на почту: zakaz@detmeh.ru

Таблица аналогов подшипника 69

НомерБрендd,ммD,ммB,ммСтандарт
69ГПЗ-2009143ГОСТ
69ЗОЗ9143ГОСТ
Что такое аналог подшипника?
Аналог подшипника - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 69

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
8400699143
10000099143
18400099143
24 1840009 ЮТ9143Все детали или часть деталей из нержавеющей стали
Для повышенных температур
24 69 ЮТ9143Все детали или часть деталей из нержавеющей стали
Для повышенных температур
24 840069 ЮТ914/163Все детали или часть деталей из нержавеющей стали
Для повышенных температур
69 ЮТ9143Все детали или часть деталей из нержавеющей стали
Для повышенных температур
24 840069 Ю19143Все детали или часть деталей из нержавеющей стали
Что такое взаимозаменяемость подшипника?
Взаимозаменяемость подшипников делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная). Полная – это замена требуемого подшипника аналогом другого производителя. Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима. Подшипники для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. Подшипник для замены может быть выбран из аналогов или модификаций подшипника.

Таблица размеров и характеристик подшипника 69

В таблице приведены основные технические характеристики и их номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Подшипник ГПЗ-200 69

Классификация:

Основной тип — Шариковый радиальный;

Тела качения — Шарики;

Нагрузка — Радиальная;

Прочие характеристики:

Номер по ГОСТ — 69;

Количество дорожек качения — 1;

Уплотнение — Нет;

Габаритные и посадочные размеры:

Внутренний диаметр — 9 мм;

Внешний диаметр — 14 мм;

Ширина (высота) (B) — 3 мм.;

Масса — 0.002 кг;

Ширина наружной обоймы (C) — 3 мм.;

Подшипник ЗОЗ 69

Классификация:

Обозначение — 69;

Прочие характеристики:

ГОСТ — ГОСТ 520;

d шарика (мм) Диаметр шарика — 1.3;

N шариков Количество шариков — 13;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 9;

D (мм) Наружный диаметр — 14;

В (мм) Ширина — 3;

m (кг) Масса — 0.0014;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 1.33;

Co (kN) Грузоподъемность статическая — 0.57;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 43000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 36000;

×
