Шариковый подшипник 24-840069 Ю1

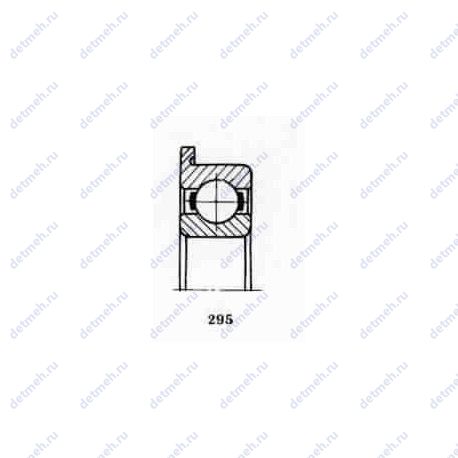

Подшипник 24-840069 Ю1 — это отечественный шариковый радиальный подшипник, однорядный, с упорным бортом на наружном кольце, обозначение основновного исполнения 840069, размер 9*14*3 мм.
Стандарт: ГОСТ
Бренд: Лоза
Внутренний диаметр: 9 мм
Наружный диаметр: 14 мм
Ширина: 3 мм
Масса: 0.0017 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Ю1 — Все детали или часть деталей из нержавеющей стали.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 24-840069 Ю1
Производитель Лоза
"ОК-ЛОЗА" - акционерное общество открытого типа, созданное на базе Загорского (теперь Сергиев Посад) Опытного завода НПО ВНИПП, основанного в 1949 году, и специализируется на производстве прецизионных приборных подшипников и подшипников нестандартных конструкций с наружным диаметром до 35 мм. Все материалы, используемые в производстве, проходят строжайший контроль на соответствие требованиям действующих ГОСТов и ТУ. Контроль качества на каждой стадии производства с последующей ручной сборкой каждого изделия обеспечивают полное отсутствие брака и соответствие нормативно-технической документации.
Классификация:
- Обозначение: 24 840069 ю1
Прочие характеристики:
- ГОСТ: ГОСТ 520
- d шарика (мм) Диаметр шарика: 1.3
- N шариков Количество шариков: 13
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 9
- D (мм) Наружный диаметр: 14/16
- В (мм) Ширина: 3
- m (кг) Масса: 0.0017
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 0.5
- Co (kN) Грузоподъемность статическая: 0.27
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 48000
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 39000
В таблице приведены основные размеры подшипника 24-840069 Ю1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24-840069 Ю1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 840069 | Основное исполнение. | 9 | 14 | 3 | 017 |
| 24 840069 ЮТ | Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали.. | 9 | 14 | 3 | 0 |
Модификации подшипника 24-840069 Ю1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 69 | 9 | 14 | 3 | |||
| 1000009 | 9 | 14 | 3 | |||
| 1840009 | 9 | 14 | 3 | |||
| 24 1840009 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 24 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 69 ЮТ | 9 | 14 | 3 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур |
