Роликовый подшипник 683/672/Q

Подшипник 683/672/Q — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 683/672, размер 95.25*168.275*41.275 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 95.25 мм
Наружный диаметр: 168.275 мм
Ширина: 41.275 мм
Масса: 3.75 кг

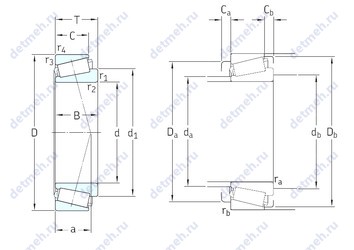

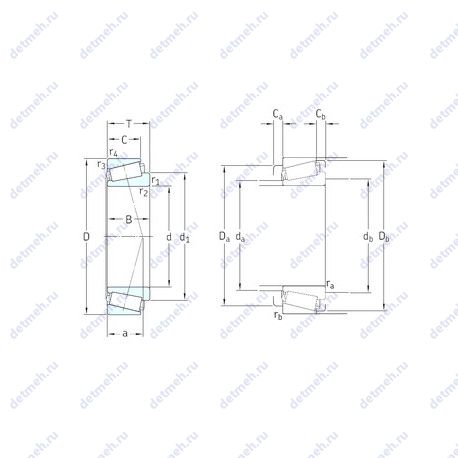

Подшипник 683/672/Q чертеж — Чертеж подшипника 683/672/Q

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 683/672/Q

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (e): 0.48
Расчетный коэффициент (Y): 1.25
Расчетный коэффициент (Y0): 0.7

Прочие характеристики:

Размер (r2 min.): 3.5 мм.
Размер сопряженных деталей (da max): 114
Размер сопряженных деталей (Da max.): 154.5
Размер сопряженных деталей (ra max.): 3.3
Размер (d1): 133 мм.
Размер (a): 38 мм.
Размер сопряженных деталей (db min): 107
Размер (r1 min.): 3.5 мм.
Размер (r3 min.): 3.3 мм.
Размер (r4 min.): 3.3 мм.
Размер сопряженных деталей (Ca min.): 6
Размер сопряженных деталей (Cb min.): 11
Размер сопряженных деталей (Da min): 143
Размер сопряженных деталей (Db min.): 157
Размер сопряженных деталей (rb max.): 3.1
Размеры. мм: 95.25x168.275x41.275
Грузоподъемность динамическая: 233 кн
Граничная нагрузка по усталости (Pu): 39
Количество дорожек качения: 1
Уплотнение: нет

Классификация:

Нагрузка: радиальная и осевая
Тела качения: ролики
Обозначение: 683/672/q
Основной тип: роликовый радиальный-упорный

Габаритные и посадочные размеры:

Ширина рабочая (T): 41.275 мм.
Масса: 3.75 кг
Внутренний диаметр: 95.25 мм
Внешний диаметр: 168.275 мм
Высота. мм: 41.275
Ширина наружной обоймы (C): 30.162 мм.
Ширина (высота) (B): 41.275 мм.

Пропускная способность:

Грузоподъемность статическая: 365 кн
Частота вращения номинальная: 2800 об/мин
Частота вращения предельная: 4000 об/мин

В таблице приведены основные размеры подшипника 683/672/Q, технические характеристики и номинальные значения.

Таблица модификаций подшипника 683/672/Q

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
683/672	Основное исполнение.	95.25	168.2	41.27	3.68
683/672D	Роликовый радиально-упорный подшипник, однорядный.	95.25	168.275	0	8.19
683/672-B	Роликовый радиально-упорный подшипник, однорядный.	95.25	168.275	41.275	3.79
683/672D+X2S-683	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	95.25	168.275	69.85	8.19
683/672DC+X1S-683	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	95.25	168.275	69.85	8.19

Модификации подшипника 683/672/Q - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
683XA/672	95.25	168.275	41.275
4T-683/672	95.25	168.275	41.275
683/672-B	95.25	168.275	41.275
