Роликовый подшипник 332171

Подшипник 332171 — это импортный роликовый радиально-упорный конический подшипник, двухрядный, является основным конструктивным исполнением, размер 510.1*800*285 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 510.1 мм
Наружный диаметр: 800 мм
Ширина: 285 мм
Масса: 505 кг

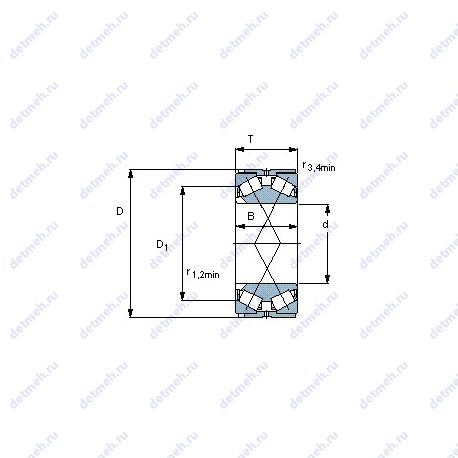

Подшипник 332171 чертеж — Чертеж подшипника 332171

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 332171

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

h - 44.45 мм;
b - 70.3 мм;
Относительная радиальная грузоподъемность CF - 1400 кн;
Относительная осевая грузопдъемность CFa - 1220 кн;
Вариант исполнения - tdis/ny;
Pu (N) Предел усталостной прочности - 900000;
Размеры. мм - 800x510.13x285;
Граничная нагрузка по усталости (Pu) - 900 кн;
r1.2 min. - 4.8 мм;
r3.4 min. - 10 мм;

Исходные данные для расчета:

Расчетный коэффициент (Y)0 - 0.8;
Расчетный коэффициент (Y)1 - 0.77;
Расчетный коэффициент (Y)2 - 1.15;
Коэффициент осевой нагрузки K - 0.67;
Расчетный коэффициент (e) - 0.88;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 510.13;
D (мм) Наружный диаметр - 800;
m (кг) Масса - 505;
T (мм) Высота - 285;
В (мм) Ширина - 285;
Наружный диаметр (D) - 800 мм;
Внутренний диаметр - 800 мм;
Внешний диаметр - 510.13 мм;
Высота. мм - 285;
Масса - 505 кг;
Внутренний диаметр (d) - 510.13 мм;
Ширина (высота) (B) - 285 мм;
Ширина рабочая (T) - 285 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 12700;
C (kN) Грузоподъемность динамическая - 5610;
Динамическая грузоподъемность (C) - 5610 кн;
Статическая грузоподъемность (C0) - 12700 кн;

Классификация:

Тела качения - ролики;
Обозначение - 332171;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника 332171, технические характеристики и номинальные значения.

Таблица модификаций подшипника 332171

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
332171 A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	510.13	800	285	530

Модификации подшипника 332171 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
