Роликовый подшипник 332167

Подшипник 332167 — это импортный роликовый радиально-упорный подшипник, однорядный, является основным конструктивным исполнением, размер 400*650*240 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 400 мм
Наружный диаметр: 650 мм
Ширина: 240 мм
Масса: 290 кг

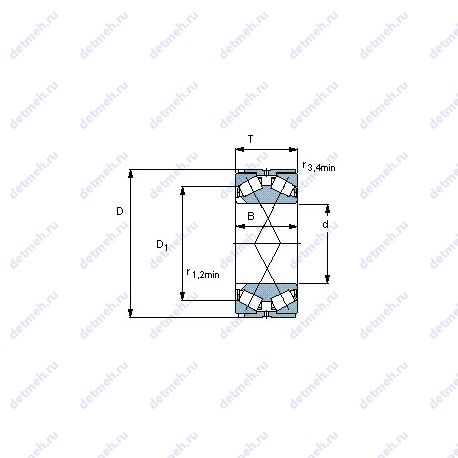

Подшипник 332167 чертеж — Чертеж подшипника 332167

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 332167

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

h - 41.275 мм;
b - 64.2 мм;
Относительная радиальная грузоподъемность CF - 980 кн;
Относительная осевая грузопдъемность CFa - 836 кн;
Вариант исполнения - tdis/n2y;
Pu (N) Предел усталостной прочности - 620000;
Размеры. мм - 650x400x240;
Граничная нагрузка по усталости (Pu) - 620 кн;
r1.2 min. - 6.4 мм;
r3.4 min. - 6.4 мм;

Исходные данные для расчета:

Расчетный коэффициент (Y)0 - 0.8;
Расчетный коэффициент (Y)1 - 0.77;
Расчетный коэффициент (Y)2 - 1.15;
Коэффициент осевой нагрузки K - 0.67;
Расчетный коэффициент (e) - 0.88;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 400;
D (мм) Наружный диаметр - 650;
m (кг) Масса - 290;
T (мм) Высота - 240;
В (мм) Ширина - 240;
Наружный диаметр (D) - 650 мм;
Внутренний диаметр - 650 мм;
Внешний диаметр - 400 мм;
Высота. мм - 240;
Масса - 290 кг;
Внутренний диаметр (d) - 400 мм;
Ширина (высота) (B) - 240 мм;
Ширина рабочая (T) - 240 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8150;
C (kN) Грузоподъемность динамическая - 3910;
Динамическая грузоподъемность (C) - 3910 кн;
Статическая грузоподъемность (C0) - 8150 кн;

Классификация:

Тела качения - ролики;
Обозначение - 332167;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника 332167, технические характеристики и номинальные значения.

Таблица модификаций подшипника 332167

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT2B 332167 C/HA3	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	400	650	240	305

Модификации подшипника 332167 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
