Роликовый подшипник 332129 A/HA4

Подшипник 332129 A/HA4 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 332129, размер 682.625*965.2*338.138 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 682.625 мм
Наружный диаметр: 965.2 мм
Ширина: 338.138 мм
Масса: 815 кг

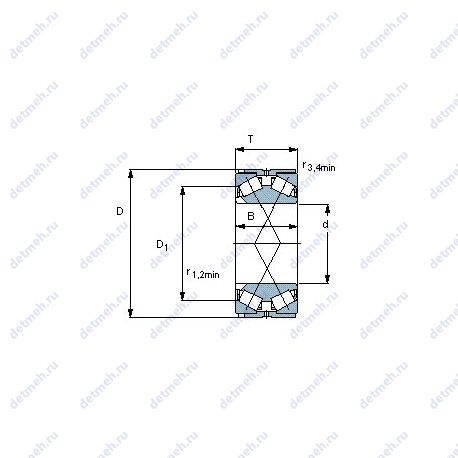

Подшипник 332129 A/HA4 чертеж — Чертеж подшипника 332129 A/HA4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 332129 A/HA4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 682.625;
D (мм) Наружный диаметр - 965.2;
m (кг) Масса - 815;
T (мм) Высота - 338.138;
В (мм) Ширина - 338.138;
Наружный диаметр (D) - 965.2 мм;
Внутренний диаметр - 965.2 мм;
Внешний диаметр - 682.625 мм;
Высота. мм - 338.138;
Масса - 815 кг;
Внутренний диаметр (d) - 682.625 мм;
Ширина (высота) (B) - 338.138 мм;
Ширина рабочая (T) - 338.138 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 2400 кн;
Относительная осевая грузопдъемность CFa - 778 кн;
Вариант исполнения - tdi.1/wiy2;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 1600000;
Размеры. мм - 965.2x682.625x338.138;
Граничная нагрузка по усталости (Pu) - 1600 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 25000;
C (kN) Грузоподъемность динамическая - 9520;
Динамическая грузоподъемность (C) - 9520 кн;
Статическая грузоподъемность (C0) - 25000 кн;

Классификация:

Тела качения - ролики;
Обозначение - 332129 a/ha4;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника 332129 A/HA4, технические характеристики и номинальные значения.

Таблица модификаций подшипника 332129 A/HA4

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
332129/HA4	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	682.6	965.2	338.1	815

Модификации подшипника 332129 A/HA4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
