Роликовый подшипник 331503 G/HA4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.33;
• Коэффициент осевой нагрузки K - 1.76;
• Расчетный коэффициент (Y)2 - 3;
• Расчетный коэффициент (Y)1 - 2;
• Расчетный коэффициент (Y)0 - 2;

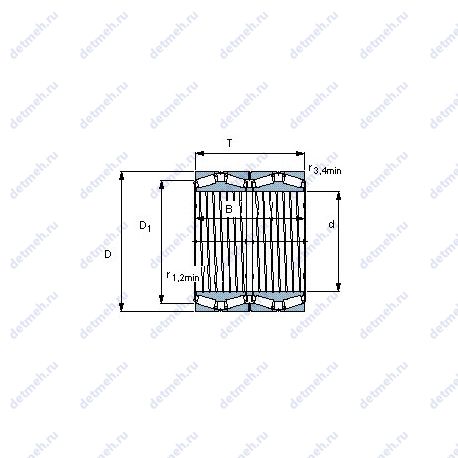

Габаритные и посадочные размеры:

• В (мм) Ширина - 701.675;
• T (мм) Высота - 701.675;
• m (кг) Масса - 1750;
• D (мм) Наружный диаметр - 965.2;
• d (мм) Внутренний диаметр - 682.625;
• Ширина рабочая (T) - 701.675 мм;
• Ширина (высота) (B) - 701.675 мм;
• Внутренний диаметр (d) - 682.625 мм;
• Масса - 1750 кг;
• Высота. мм - 701.675;
• Внешний диаметр - 682.625 мм;
• Внутренний диаметр - 701.675 мм;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 17600;
• Co (kN) Грузоподъемность статическая - 50000;
• Статическая грузоподъемность (C0) - 50000 кн;
• Динамическая грузоподъемность (C) - 17600 кн;

Прочие характеристики:

• Pu (N) Предел усталостной прочности - 3200000;
• Вариант исполнения - tqo.1/gwi;
• Относительная осевая грузопдъемность CFa - 778 кн;
• Относительная радиальная грузоподъемность CF - 4750 кн;
• r1.2 min. - 3.3 мм;
• Граничная нагрузка по усталости (Pu) - 3200 кн;
• Размеры. мм - 701.675x682.625x701.675;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
• Обозначение - 331503 g/ha4;
• Тела качения - ролики;
