Роликовый подшипник 331300

Подшипник 331300 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, является основным конструктивным исполнением, размер 595.3*844.5*615.9 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 595.3 мм
Наружный диаметр: 844.5 мм
Ширина: 615.9 мм
Масса: 1115 кг

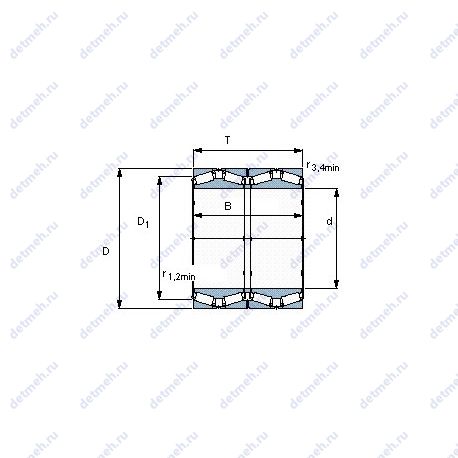

Подшипник 331300 чертеж — Чертеж подшипника 331300

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 331300

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Коэффициент осевой нагрузки K - 1.76;
Расчетный коэффициент (Y)2 - 3;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)0 - 2;

Габаритные и посадочные размеры:

В (мм) Ширина - 615.95;
T (мм) Высота - 615.95;
m (кг) Масса - 1115;
D (мм) Наружный диаметр - 844.55;
d (мм) Внутренний диаметр - 595.312;
Ширина рабочая (T) - 615.95 мм;
Ширина (высота) (B) - 615.95 мм;
Внутренний диаметр (d) - 595.312 мм;
Масса - 1115 кг;
Высота. мм - 615.95;
Внешний диаметр - 595.312 мм;
Внутренний диаметр - 615.95 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 13400;
Co (kN) Грузоподъемность статическая - 36500;
Статическая грузоподъемность (C0) - 36500 кн;
Динамическая грузоподъемность (C) - 13400 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 2400000;
Вариант исполнения - tqo.1/gwi;
Относительная осевая грузопдъемность CFa - 580 кн;
Относительная радиальная грузоподъемность CF - 3600 кн;
r1.2 min. - 3.3 мм;
Граничная нагрузка по усталости (Pu) - 2400 кн;
Размеры. мм - 615.95x595.312x615.95;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Обозначение - 331300;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 331300, технические характеристики и номинальные значения.

Таблица модификаций подшипника 331300

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 331300 E/C775	Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	595.312	844.55	615.95	1180

Модификации подшипника 331300 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
