Роликовый подшипник 331190

Подшипник 331190 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, является основным конструктивным исполнением, размер 660.4*812.8*365.1 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 660.4 мм
Наружный диаметр: 812.8 мм
Ширина: 365.1 мм
Масса: 420 кг

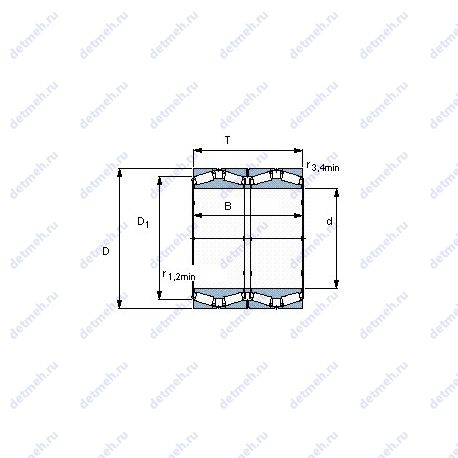

Подшипник 331190 чертеж — Чертеж подшипника 331190

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 331190

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 660.4;
D (мм) Наружный диаметр - 812.8;
m (кг) Масса - 420;
T (мм) Высота - 365.125;
В (мм) Ширина - 365.125;
Наружный диаметр (D) - 812.8 мм;
Внутренний диаметр - 812.8 мм;
Внешний диаметр - 660.4 мм;
Высота. мм - 365.125;
Масса - 420 кг;
Внутренний диаметр (d) - 660.4 мм;
Ширина (высота) (B) - 365.125 мм;
Ширина рабочая (T) - 365.125 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1760 кн;
Относительная осевая грузопдъемность CFa - 284 кн;
Вариант исполнения - tqo/gwi;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 1530000;
Размеры. мм - 812.8x660.4x365.125;
Граничная нагрузка по усталости (Pu) - 1530 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 22400;
C (kN) Грузоподъемность динамическая - 6710;
Динамическая грузоподъемность (C) - 6710 кн;
Статическая грузоподъемность (C0) - 22400 кн;

Классификация:

Тела качения - ролики;
Обозначение - 331190;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника 331190, технические характеристики и номинальные значения.

Таблица модификаций подшипника 331190

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 331190 BG/HA1	Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	660.4	812.8	365.125	415

Модификации подшипника 331190 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
