Роликовый подшипник 33011/QDF03C170
Подшипник 33011/QDF03C170 — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения 33011, размер 55*90*54 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 55 мм
Наружный диаметр: 90 мм
Ширина: 54 мм
Масса: 1.35 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

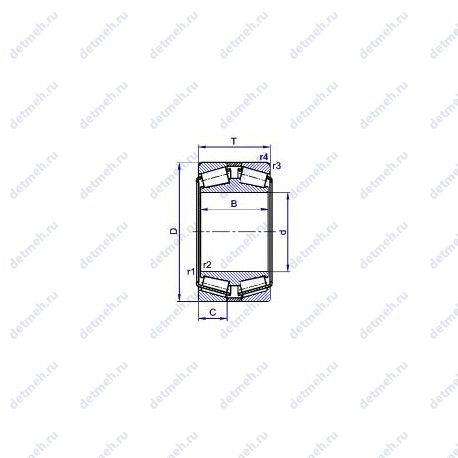

Таблица размеров и характеристик подшипника 33011/QDF03C170
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 2.2
- Расчетный коэффициент (e): 0.31
- Расчетный коэффициент (Y0): 2.2
- Расчетный коэффициент (Y2): 3.3
Габаритные и посадочные размеры:
- Ширина рабочая (T): 54 мм.
- d (мм) Внутренний диаметр: 55
- D (мм) Наружный диаметр: 90
- m (кг) Масса: 1.35
- T (мм) Высота: 54
- Внутренний диаметр: 55 мм
- Внешний диаметр: 90 мм
- Высота. мм: 54
- Масса: 1.35 кг
- Ширина (высота) (B): 27 мм.
Прочие характеристики:
- Размер (r3 min.): 1.5 мм.
- Размер (r4 min.): 1.5 мм.
- Размер сопряженных деталей (Da min): 81
- Размер (r5 min.): 0.6 мм.
- Размер (2B): 54 мм.
- Размер сопряженных деталей (Ca max.): 5
- Размер сопряженных деталей (rc max.): 0.6
- Pu (N) Предел усталостной прочности: 30500
- Размеры. мм: 55x90x54
- Грузоподъемность динамическая: 180 кн
- Граничная нагрузка по усталости (Pu): 30.5
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер сопряженных деталей (da max): 63
- Размер сопряженных деталей (Da max.): 83
- Размер сопряженных деталей (ra max.): 1.5
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 33011/qdf03c170
- Основной тип: роликовый радиальный-упорный
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 270
- C (kN) Грузоподъемность динамическая: 180
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 5300
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 4000
- Грузоподъемность статическая: 270 кн
- Частота вращения номинальная: 4500 об/мин
- Частота вращения предельная: 7000 об/мин
В таблице приведены основные размеры подшипника 33011/QDF03C170, технические характеристики и номинальные значения.
Таблица модификаций подшипника 33011/QDF03C170
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 33011 | Основное исполнение. | 55 | 90 | 27 | 0.673 |
| 33011A | Соответствует стандартам ISO с улучшенными характеристиками. | 55 | 90 | 27 | 0.67 |
| 33011F | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 27 | 0 |
| 33011JR | Штампованный сепаратор из стального листа. | 55 | 90 | 27 | 0.672 |
| E33011J | Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа. | 55 | 90 | 27 | 0.7 |
| 33011/Q | Роликовый радиально-упорный конический подшипник, двухрядный. | 55 | 90 | 27 | 0.665 |
| HR33011J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 55 | 90 | 27 | 0.657 |
| 4T-33011 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 55 | 90 | 27 | 0.643 |
| 33011VC12 | Бессепараторный подшипник. | 55 | 90 | 27 | 0.67 |
| X33011/Y33011 | Штампованный сепаратор из листовой латуни. | 55 | 90 | 27 | 0.67 |
| 33011/DF03C170 | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 54 | 1.35 |
Модификации подшипника 33011/QDF03C170 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
