Роликовый подшипник 32238J2
Подшипник 32238J2 — это импортный роликовый радиально-упорный конический подшипник, однорядный, обозначение основновного исполнения 32238, размер 190*340*92 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 190 мм
Наружный диаметр: 340 мм
Ширина: 92 мм
Масса: 36.017 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс J — Штампованный сепаратор из стального листа
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

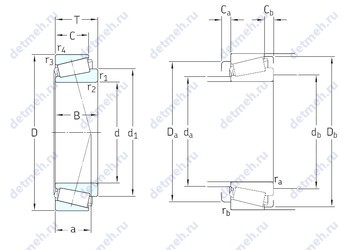

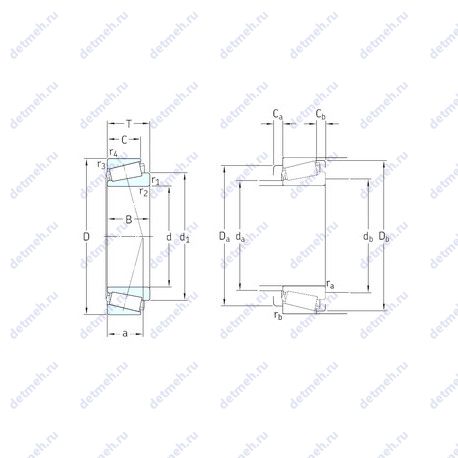

Таблица размеров и характеристик подшипника 32238J2
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.43
- Расчетный коэффициент (Y): 1.4
- Расчетный коэффициент (Y0): 0.8
Прочие характеристики:
- Размер (r2 min.): 5 мм.
- Размер сопряженных деталей (da max): 217
- Размер сопряженных деталей (Da max.): 323
- Размер сопряженных деталей (ra max.): 5
- Размер (d1): 262 мм.
- Размер (a): 81 мм.
- Размер сопряженных деталей (db min): 210
- Размер (r1 min.): 5 мм.
- Размер (r3 min.): 4 мм.
- Размер (r4 min.): 4 мм.
- Размер сопряженных деталей (Ca min.): 12
- Размер сопряженных деталей (Cb min.): 22
- Размер сопряженных деталей (Da min): 286
- Размер сопряженных деталей (Db min.): 323
- Размер сопряженных деталей (rb max.): 4
- Размеры. мм: 190x340x97
- Грузоподъемность динамическая: 1190 кн
- Граничная нагрузка по усталости (Pu): 176
- Количество дорожек качения: 1
- Уплотнение: нет
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 32238j2
- Основной тип: роликовый радиальный-упорный
Габаритные и посадочные размеры:
- Ширина рабочая (T): 97 мм.
- Масса: 36 кг
- Внутренний диаметр: 190 мм
- Внешний диаметр: 340 мм
- Высота. мм: 97
- Ширина наружной обоймы (C): 75 мм.
- Ширина (высота) (B): 92 мм.
Пропускная способность:
- Грузоподъемность статическая: 1930 кн
- Частота вращения номинальная: 1300 об/мин
- Частота вращения предельная: 1800 об/мин
В таблице приведены основные размеры подшипника 32238J2, технические характеристики и номинальные значения.
Таблица модификаций подшипника 32238J2
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32238 | Основное исполнение. | 190 | 340 | 92 | 39.1 |
| 32238U | Роликовый радиально-упорный конический подшипник, однорядный. | 190 | 340 | 92 | 36.1 |
| 32238-A | Роликовый радиально-упорный конический подшипник, однорядный. | 190 | 340 | 92 | 36 |
| 32238JR | Штампованный сепаратор из стального листа. | 190 | 340 | 97 | 36.6 |
| HR32238J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 190 | 340 | 92 | 35.2 |
| 32238-A-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 194 | 80.8 |
| 32238-A-N11CA-A350-400 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 194 | 80.8 |
Модификации подшипника 32238J2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
