Роликовый подшипник 09074/09195/QVQ494

Подшипник 09074/09195/QVQ494 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 09074/09195, размер 19.05*49.225*21.539 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 19.05 мм
Наружный диаметр: 49.225 мм
Ширина: 21.539 мм
Масса: 0.19 кг

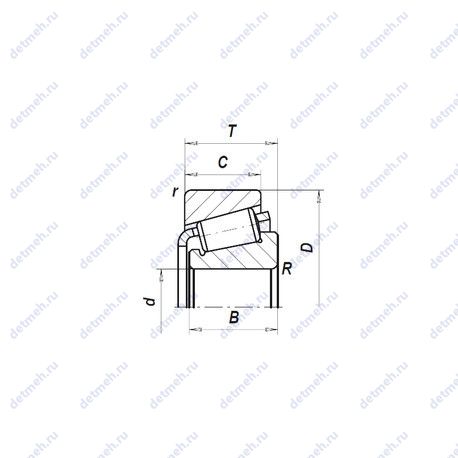

Подшипник 09074/09195/QVQ494 чертеж — Чертеж подшипника 09074/09195/QVQ494

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VQ — Отличные от стандартных качество и допуски

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 09074/09195/QVQ494

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (Da min) - 41;
Размер (d1) - 32.3 мм.;
Размер (a) - 10 мм.;
Размер сопряженных деталей (db min) - 26;
Размер (r3 min.) - 1.3 мм.;
Размер (r4 min.) - 1.3 мм.;
Размер сопряженных деталей (Ca min.) - 5;
Размер сопряженных деталей (Cb min.) - 5.5;
Размер сопряженных деталей (ra max.) - 1.5;
Размер сопряженных деталей (Db min.) - 44;
Размер сопряженных деталей (rb max.) - 1.3;
Pu (N) Предел усталостной прочности - 4300;
Размеры. мм - 19.05x49.225x19.845;
Грузоподъемность динамическая - 39.1 кн;
Граничная нагрузка по усталости (Pu) - 4.3;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (r1 min.) - 1.5 мм;
Размер (r2 min.) - 1.5 мм;
Размер сопряженных деталей (da max) - 26;
Размер сопряженных деталей (Da max.) - 42.5;

Классификация:

Нагрузка - радиальная и осевая;
Тела качения - ролики;
Обозначение - 09074/09195/qvq494;
Основной тип - роликовый радиальный-упорный;

Габаритные и посадочные размеры:

Ширина рабочая (T) - 19.845 мм.;
d (мм) Внутренний диаметр - 19.05;
D (мм) Наружный диаметр - 49.225;
m (кг) Масса - 0.18;
T (мм) Высота - 19.845;
Внутренний диаметр - 19.05 мм;
Внешний диаметр - 49.225 мм;
Высота. мм - 19.845;
Ширина наружной обоймы (C) - 14.288 мм.;
Масса - 0.19 кг;
Ширина (высота) (B) - 21.539 мм.;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.27;
Расчетный коэффициент (Y) - 2.2;
Расчетный коэффициент (Y0) - 1.3;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 40;
C (kN) Грузоподъемность динамическая - 39.1;
Грузоподъемность статическая - 40 кн;
Частота вращения номинальная - 11000 об/мин;
Частота вращения предельная - 17000 об/мин;

В таблице приведены основные размеры подшипника 09074/09195/QVQ494, технические характеристики и номинальные значения.

Таблица модификаций подшипника 09074/09195/QVQ494

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
09074/09195	Основное исполнение.	19.05	49.225	21.539	0.18
09074/09195	Основное исполнение.	19.05	49.225	21.539	0.18

Модификации подшипника 09074/09195/QVQ494 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
09074/09195	19.05	49.225	21.539
09078/09195	19.05	49.225	21.539
09074/09196	19.05	49.225	21.539
09074/09194	19.05	49.225	21.539
09078/09196	19.05	49.225	21.539
09078/09194	19.05	49.225	21.539
4T-09078/09195	19.05	49.225	21.539
