Роликовый подшипник H 969249/210/HA4
Подшипник H 969249/210/HA4 — это импортный роликовый радиально-упорный подшипник, обозначение основновного исполнения 969249, размер 406.4*762*161.925 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 406.4 мм
Наружный диаметр: 762 мм
Ширина: 161.925 мм
Масса: 320 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника H 969249/210/HA4
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Db min.: 723 мм
- Размер (d1): 591.2 мм
- r1.2 min.: 12.7 мм
- r3.4 min.: 12.7 мм
- Размер (a): 250 мм
- Размер сопряженных деталей (db min): 464 мм
- Da min.: 598 мм
- Da max.: 705 мм
- Ca min.: 20 мм
- Cb min.: 73 мм
- rb max.: 10.7 мм
- Граничная нагрузка по усталости (Pu): 440 кн
- Размеры. мм: 762x406.4x180.975
- Размер сопряженных деталей (da max): 467 мм
- Размер сопряженных деталей (ra max.): 10.7 мм

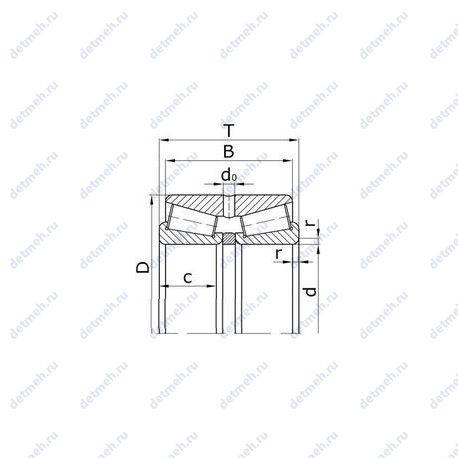

Габаритные и посадочные размеры:
- Ширина рабочая (T): 180.975 мм
- Внутренний диаметр: 762 мм
- Внешний диаметр: 406.4 мм
- Высота. мм: 180.975
- Ширина наружной обоймы (C): 107.95 мм
- Масса: 320 кг
- Наружный диаметр (D): 762 мм
- Внутренний диаметр (d): 406.4 мм
- Ширина (высота) (B): 161.925 мм
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: h 969249/210/ha4
- Основной тип: роликовый радиальный-упорный
Пропускная способность:
- Номинальная частота вращения: 500 об/мин
- Предельная частота вращения: 700 об/мин
- Динамическая грузоподъемность (C): 3690 кн
- Статическая грузоподъемность (C0): 610 кн
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.94
- Расчетный коэффициент (Y): 0.64
- Расчетный коэффициент (Y)0: 0.35
В таблице приведены основные размеры подшипника H 969249/210/HA4, технические характеристики и номинальные значения.
Таблица модификаций подшипника H 969249/210/HA4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| H969249/10 | Роликовый радиально-упорный подшипник. | 406.4 | 762 | 161.925 | 328 |
| H 969249/210 | Тяжёлая серия. | 406.4 | 762 | 180.9 | 320 |
| H969249/H969210 | Роликовый радиально-упорный подшипник. | 406.4 | 762 | 161.925 | 313.78 |
| H969249/H969210D+H969249XA | Тяжёлая серия. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 406.4 | 762 | 222.25 | 649.84 |
Модификации подшипника H 969249/210/HA4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
