Роликовый подшипник BT4B 334128/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

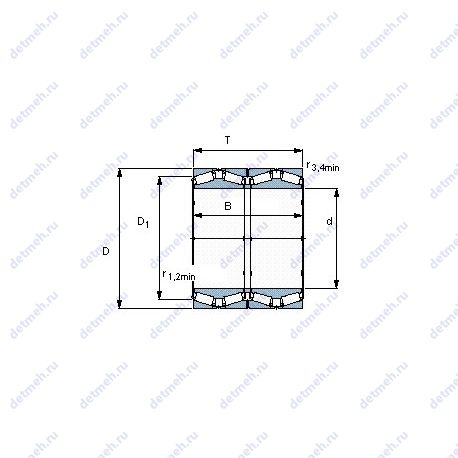

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 384.175;
• D (мм) Наружный диаметр - 546.1;
• m (кг) Масса - 340;
• T (мм) Высота - 400.05;
• В (мм) Ширина - 400.05;
• Наружный диаметр (D) - 546.1 мм;
• Внутренний диаметр - 546.1 мм;
• Внешний диаметр - 384.175 мм;
• Высота. мм - 400.05;
• Масса - 340 кг;
• Внутренний диаметр (d) - 384.175 мм;
• Ширина (высота) (B) - 400.05 мм;
• Ширина рабочая (T) - 400.05 мм;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.33;
• Расчетный коэффициент (Y)0 - 2;
• Расчетный коэффициент (Y)1 - 2;
• Расчетный коэффициент (Y)2 - 3;
• Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

• Относительная радиальная грузоподъемность CF - 1730 кн;
• Относительная осевая грузопдъемность CFa - 278 кн;
• Вариант исполнения - tqot;
• r3.4 min. - 3.3 мм;
• Pu (N) Предел усталостной прочности - 1290000;
• Размеры. мм - 546.1x384.175x400.05;
• Граничная нагрузка по усталости (Pu) - 1290 кн;
• r1.2 min. - 3.3 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 16600;
• C (kN) Грузоподъемность динамическая - 6440;
• Динамическая грузоподъемность (C) - 6440 кн;
• Статическая грузоподъемность (C0) - 16600 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - bt4b 334128/ha1;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
