Роликовый подшипник BT4B 334031/HA4

Подшипник BT4B 334031/HA4 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, обозначение основновного исполнения 334031, размер 1001*1360*800 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1001 мм
Наружный диаметр: 1360 мм
Ширина: 800 мм
Масса: 3390 кг

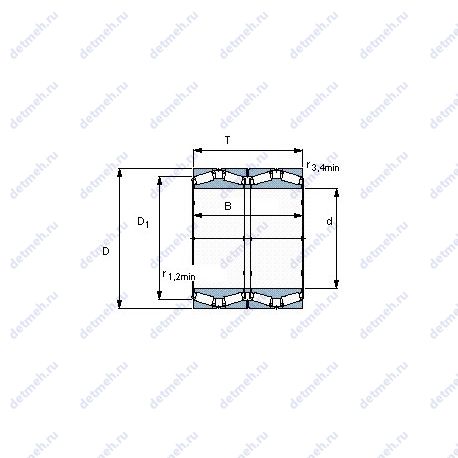

Подшипник BT4B 334031/HA4 чертеж — Чертеж подшипника BT4B 334031/HA4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT4B 334031/HA4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.31;
Коэффициент осевой нагрузки K - 1.83;
Расчетный коэффициент (Y)2 - 3.3;
Расчетный коэффициент (Y)1 - 2.2;
Расчетный коэффициент (Y)0 - 2.2;

Габаритные и посадочные размеры:

В (мм) Ширина - 800;
T (мм) Высота - 800;
m (кг) Масса - 3390;
D (мм) Наружный диаметр - 1360;
d (мм) Внутренний диаметр - 1001;
Ширина рабочая (T) - 800 мм;
Ширина (высота) (B) - 800 мм;
Внутренний диаметр (d) - 1001 мм;
Масса - 3390 кг;
Высота. мм - 800;
Внешний диаметр - 1001 мм;
Внутренний диаметр - 800 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 27500;
Co (kN) Грузоподъемность статическая - 81500;
Статическая грузоподъемность (C0) - 81500 кн;
Динамическая грузоподъемность (C) - 27500 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 4750000;
Вариант исполнения - tqo.1;
Относительная осевая грузопдъемность CFa - 1140 кн;
Относительная радиальная грузоподъемность CF - 7350 кн;
r1.2 min. - 12 мм;
Граничная нагрузка по усталости (Pu) - 4750 кн;
Размеры. мм - 800x1001x800;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Обозначение - bt4b 334031/ha4;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BT4B 334031/HA4, технические характеристики и номинальные значения.
