Роликовый подшипник BT4B 334150 G/HA4VA901

Подшипник BT4B 334150 G/HA4VA901 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 334150, размер 863.6*1169.987*844.55 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 863.6 мм
Наружный диаметр: 1169.987 мм
Ширина: 844.55 мм
Масса: 2630 кг

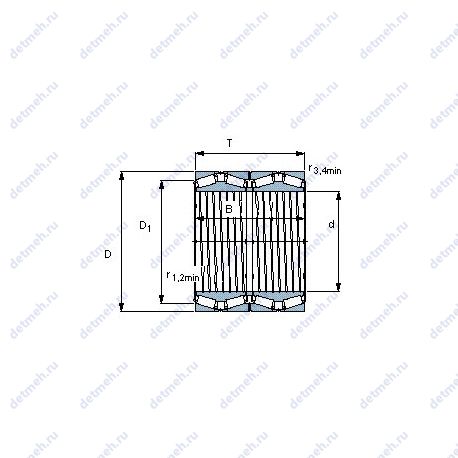

Подшипник BT4B 334150 G/HA4VA901 чертеж — Чертеж подшипника BT4B 334150 G/HA4VA901

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс V — Бессепараторный подшипник Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT4B 334150 G/HA4VA901

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 863.6;
D (мм) Наружный диаметр - 1169.987;
m (кг) Масса - 2630;
T (мм) Высота - 844.55;
В (мм) Ширина - 844.55;
Наружный диаметр (D) - 1169.987 мм;
Внутренний диаметр - 1169.987 мм;
Внешний диаметр - 863.6 мм;
Высота. мм - 844.55;
Масса - 2630 кг;
Внутренний диаметр (d) - 863.6 мм;
Ширина (высота) (B) - 844.55 мм;
Ширина рабочая (T) - 844.55 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.37;
Расчетный коэффициент (Y)0 - 1.8;
Расчетный коэффициент (Y)1 - 1.8;
Расчетный коэффициент (Y)2 - 2.7;
Коэффициент осевой нагрузки K - 1.6;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 6200 кн;
Относительная осевая грузопдъемность CFa - 1130 кн;
Вариант исполнения - tqos/gwisi;
r3.4 min. - 12.7 мм;
Pu (N) Предел усталостной прочности - 4050000;
Размеры. мм - 1169.987x863.6x844.55;
Граничная нагрузка по усталости (Pu) - 4050 кн;
r1.2 min. - 4.8 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 71000;
C (kN) Грузоподъемность динамическая - 23300;
Динамическая грузоподъемность (C) - 23300 кн;
Статическая грузоподъемность (C0) - 71000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 334150 g/ha4va901;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 334150 G/HA4VA901, технические характеристики и номинальные значения.
