Роликовый подшипник BT4B 328909 G/HA1VA901

Подшипник BT4B 328909 G/HA1VA901 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 328909, размер 304.8*501.65*336.55 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 304.8 мм
Наружный диаметр: 501.65 мм
Ширина: 336.55 мм
Масса: 254 кг

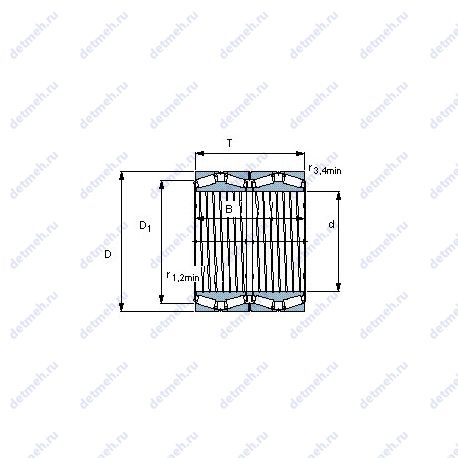

Подшипник BT4B 328909 G/HA1VA901 чертеж — Чертеж подшипника BT4B 328909 G/HA1VA901

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс V — Бессепараторный подшипник Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT4B 328909 G/HA1VA901

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 304.8;
D (мм) Наружный диаметр - 501.65;
m (кг) Масса - 254;
T (мм) Высота - 336.55;
В (мм) Ширина - 336.55;
Наружный диаметр (D) - 501.65 мм;
Внутренний диаметр - 501.65 мм;
Внешний диаметр - 304.8 мм;
Высота. мм - 336.55;
Масса - 254 кг;
Внутренний диаметр (d) - 304.8 мм;
Ширина (высота) (B) - 336.55 мм;
Ширина рабочая (T) - 336.55 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.4;
Расчетный коэффициент (Y)0 - 1.6;
Расчетный коэффициент (Y)1 - 1.7;
Расчетный коэффициент (Y)2 - 2.5;
Коэффициент осевой нагрузки K - 1.47;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1250 кн;
Относительная осевая грузопдъемность CFa - 245 кн;
Вариант исполнения - tqos/gwisi;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 780000;
Размеры. мм - 501.65x304.8x336.55;
Граничная нагрузка по усталости (Pu) - 780 кн;
r1.2 min. - 2 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 9300;
C (kN) Грузоподъемность динамическая - 4730;
Динамическая грузоподъемность (C) - 4730 кн;
Статическая грузоподъемность (C0) - 9300 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 328909 g/ha1va901;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 328909 G/HA1VA901, технические характеристики и номинальные значения.
