Роликовый подшипник BT4B 334015 G/HA1VA901

Подшипник BT4B 334015 G/HA1VA901 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 334015, размер 679.45*679.45*552.45 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 679.45 мм
Наружный диаметр: 679.45 мм
Ширина: 552.45 мм
Масса: 975 кг

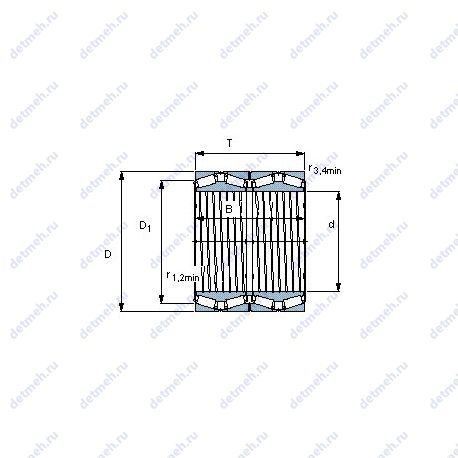

Подшипник BT4B 334015 G/HA1VA901 чертеж — Чертеж подшипника BT4B 334015 G/HA1VA901

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс V — Бессепараторный подшипник Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT4B 334015 G/HA1VA901

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Коэффициент осевой нагрузки K - 1.76;
Расчетный коэффициент (Y)2 - 3;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)0 - 2;

Габаритные и посадочные размеры:

В (мм) Ширина - 552.45;
T (мм) Высота - 552.45;
m (кг) Масса - 975;
D (мм) Наружный диаметр - 901.7;
d (мм) Внутренний диаметр - 679.45;
Ширина рабочая (T) - 552.45 мм;
Ширина (высота) (B) - 552.45 мм;
Внутренний диаметр (d) - 679.45 мм;
Масса - 975 кг;
Высота. мм - 552.45;
Внешний диаметр - 679.45 мм;
Внутренний диаметр - 552.45 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 12100;
Co (kN) Грузоподъемность статическая - 36000;
Статическая грузоподъемность (C0) - 36000 кн;
Динамическая грузоподъемность (C) - 12100 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 2400000;
Вариант исполнения - tqos/gwisi;
Относительная осевая грузопдъемность CFa - 528 кн;
Относительная радиальная грузоподъемность CF - 3250 кн;
r1.2 min. - 3.3 мм;
Граничная нагрузка по усталости (Pu) - 2400 кн;
Размеры. мм - 552.45x679.45x552.45;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Обозначение - bt4b 334015 g/ha1va901;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BT4B 334015 G/HA1VA901, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 334015 G/HA1VA901

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 334015 BG/HA1VA901	Бессепараторный подшипник. Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	679.45	901.7	552.45	970

Модификации подшипника BT4B 334015 G/HA1VA901 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
