Роликовый подшипник BT4B 331968 BG/HA1

Подшипник BT4B 331968 BG/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 331968, размер 292.1*422.275*269.875 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 292.1 мм
Наружный диаметр: 422.275 мм
Ширина: 269.875 мм
Масса: 125 кг

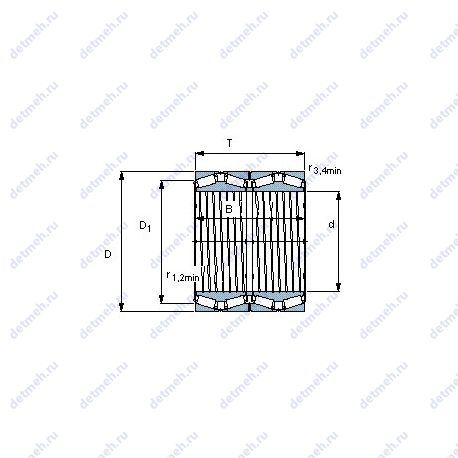

Подшипник BT4B 331968 BG/HA1 чертеж — Чертеж подшипника BT4B 331968 BG/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT4B 331968 BG/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 292.1;
D (мм) Наружный диаметр - 422.275;
m (кг) Масса - 125;
T (мм) Высота - 269.875;
В (мм) Ширина - 269.875;
Наружный диаметр (D) - 422.275 мм;
Внутренний диаметр - 422.275 мм;
Внешний диаметр - 292.1 мм;
Высота. мм - 269.875;
Масса - 125 кг;
Внутренний диаметр (d) - 292.1 мм;
Ширина (высота) (B) - 269.875 мм;
Ширина рабочая (T) - 269.875 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.31;
Расчетный коэффициент (Y)0 - 2.2;
Расчетный коэффициент (Y)1 - 2.2;
Расчетный коэффициент (Y)2 - 3.3;
Коэффициент осевой нагрузки K - 1.87;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 930 кн;
Относительная осевая грузопдъемность CFa - 142 кн;
Вариант исполнения - tqon/gw;
r3.4 min. - 3.3 мм;
Pu (N) Предел усталостной прочности - 680000;
Размеры. мм - 422.275x292.1x269.875;
Граничная нагрузка по усталости (Pu) - 680 кн;
r1.2 min. - 6.4 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8000;
C (kN) Грузоподъемность динамическая - 3800;
Динамическая грузоподъемность (C) - 3800 кн;
Статическая грузоподъемность (C0) - 8000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 331968 bg/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 331968 BG/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 331968 BG/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
331968	Основное исполнение.	292.1	422.2	269.8	125

Модификации подшипника BT4B 331968 BG/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
