Роликовый подшипник BT4B 331089 CG/HA1

Подшипник BT4B 331089 CG/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 331089, размер 685.8*876*352.425 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 685.8 мм
Наружный диаметр: 876 мм
Ширина: 352.425 мм
Масса: 525 кг

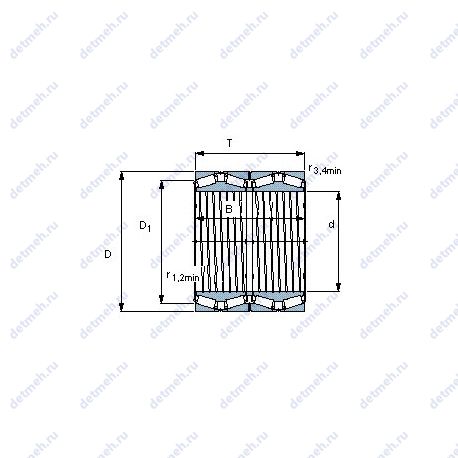

Подшипник BT4B 331089 CG/HA1 чертеж — Чертеж подшипника BT4B 331089 CG/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT4B 331089 CG/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 685.8;
D (мм) Наружный диаметр - 876;
m (кг) Масса - 525;
T (мм) Высота - 355.6;
В (мм) Ширина - 352.425;
Наружный диаметр (D) - 876 мм;
Внутренний диаметр - 876 мм;
Внешний диаметр - 685.8 мм;
Высота. мм - 352.425;
Масса - 525 кг;
Внутренний диаметр (d) - 685.8 мм;
Ширина (высота) (B) - 352.425 мм;
Ширина рабочая (T) - 355.6 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.43;
Расчетный коэффициент (Y)0 - 1.6;
Расчетный коэффициент (Y)1 - 1.6;
Расчетный коэффициент (Y)2 - 2.3;
Коэффициент осевой нагрузки K - 1.4;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1900 кн;
Относительная осевая грузопдъемность CFa - 393 кн;
Вариант исполнения - tqon/gw;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 1500000;
Размеры. мм - 876x685.8x352.425;
Граничная нагрузка по усталости (Pu) - 1500 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 22000;
C (kN) Грузоподъемность динамическая - 7810;
Динамическая грузоподъемность (C) - 7810 кн;
Статическая грузоподъемность (C0) - 22000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 331089 cg/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 331089 CG/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 331089 CG/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
331089	Основное исполнение.	685.8	876.3	355.6	530
BT4B 331089 A/HA4	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	685.8	876.3	352.425	530

Модификации подшипника BT4B 331089 CG/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
