Роликовый подшипник BT4B 329071 G/HA1VA901

Подшипник BT4B 329071 G/HA1VA901 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 329071, размер 254*358.775*269.875 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 254 мм
Наружный диаметр: 358.775 мм
Ширина: 269.875 мм
Масса: 84 кг

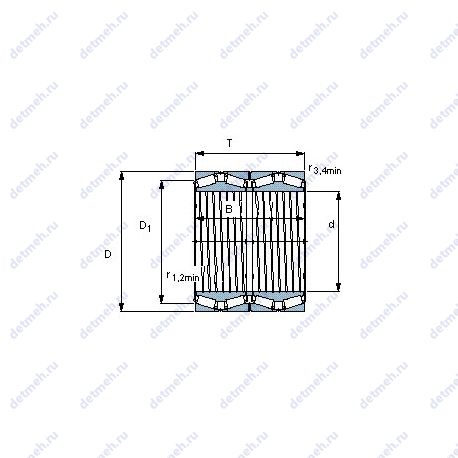

Подшипник BT4B 329071 G/HA1VA901 чертеж — Чертеж подшипника BT4B 329071 G/HA1VA901

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс V — Бессепараторный подшипник Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника BT4B 329071 G/HA1VA901

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 254;
D (мм) Наружный диаметр - 358.775;
m (кг) Масса - 84;
T (мм) Высота - 269.875;
В (мм) Ширина - 269.875;
Наружный диаметр (D) - 358.775 мм;
Внутренний диаметр - 358.775 мм;
Внешний диаметр - 254 мм;
Высота. мм - 269.875;
Масса - 84 кг;
Внутренний диаметр (d) - 254 мм;
Ширина (высота) (B) - 269.875 мм;
Ширина рабочая (T) - 269.875 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 620 кн;
Относительная осевая грузопдъемность CFa - 102 кн;
Вариант исполнения - tqos/gwisi;
r3.4 min. - 3.3 мм;
Pu (N) Предел усталостной прочности - 480000;
Размеры. мм - 358.775x254x269.875;
Граничная нагрузка по усталости (Pu) - 480 кн;
r1.2 min. - 1.5 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 5400;
C (kN) Грузоподъемность динамическая - 2330;
Динамическая грузоподъемность (C) - 2330 кн;
Статическая грузоподъемность (C0) - 5400 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 329071 g/ha1va901;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 329071 G/HA1VA901, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
CRO-5117LL	254	358.775	269.875
CRO-5116LL	254	358.775	269.875
