Роликовый подшипник BT4B 332963 B/HA1

Подшипник BT4B 332963 B/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332963, размер 340*340*323.5 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 340 мм
Ширина: 323.5 мм
Масса: 240 кг

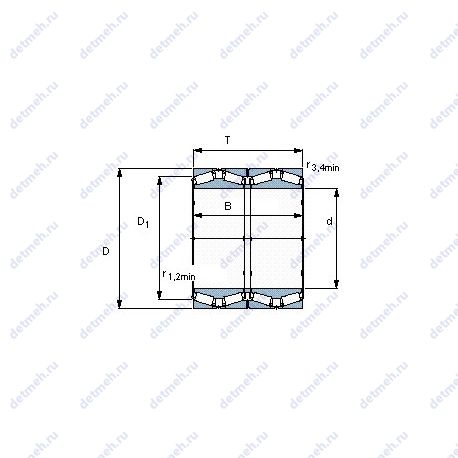

Подшипник BT4B 332963 B/HA1 чертеж — Чертеж подшипника BT4B 332963 B/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT4B 332963 B/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.3;
Коэффициент осевой нагрузки K - 2.01;
Расчетный коэффициент (Y)2 - 3.4;
Расчетный коэффициент (Y)1 - 2.3;
Расчетный коэффициент (Y)0 - 2.2;

Габаритные и посадочные размеры:

В (мм) Ширина - 323.5;
T (мм) Высота - 323.5;
m (кг) Масса - 240;
D (мм) Наружный диаметр - 520;
d (мм) Внутренний диаметр - 340;
Ширина рабочая (T) - 323.5 мм;
Ширина (высота) (B) - 323.5 мм;
Внутренний диаметр (d) - 340 мм;
Масса - 240 кг;
Высота. мм - 323.5;
Внешний диаметр - 340 мм;
Внутренний диаметр - 323.5 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 5610;
Co (kN) Грузоподъемность статическая - 10400;
Статическая грузоподъемность (C0) - 10400 кн;
Динамическая грузоподъемность (C) - 5610 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 880000;
Вариант исполнения - tqon/w;
Относительная осевая грузопдъемность CFa - 194 кн;
Относительная радиальная грузоподъемность CF - 1370 кн;
r1.2 min. - 6 мм;
Граничная нагрузка по усталости (Pu) - 880 кн;
Размеры. мм - 323.5x340x323.5;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Обозначение - bt4b 332963 b/ha1;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BT4B 332963 B/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 332963 B/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 332963/HA1	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	340	520	323.5	245

Модификации подшипника BT4B 332963 B/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
