Роликовый подшипник BT4B 332997/HA1

Подшипник BT4B 332997/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332997, размер 287.5*440*330.3 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 287.5 мм
Наружный диаметр: 440 мм
Ширина: 330.3 мм
Масса: 180 кг

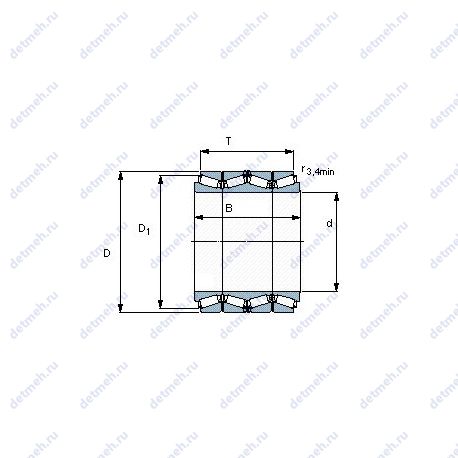

Подшипник BT4B 332997/HA1 чертеж — Чертеж подшипника BT4B 332997/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT4B 332997/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 287.5;
D (мм) Наружный диаметр - 440;
m (кг) Масса - 180;
T (мм) Высота - 284;
В (мм) Ширина - 330.3;
Наружный диаметр (D) - 440 мм;
Внутренний диаметр - 440 мм;
Внешний диаметр - 287.5 мм;
Высота. мм - 330.3;
Масса - 180 кг;
Внутренний диаметр (d) - 287.5 мм;
Ширина (высота) (B) - 330.3 мм;
Ширина рабочая (T) - 284 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.35;
Расчетный коэффициент (Y)0 - 1.8;
Расчетный коэффициент (Y)1 - 1.9;
Расчетный коэффициент (Y)2 - 2.9;
Коэффициент осевой нагрузки K - 1.68;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1120 кн;
Относительная осевая грузопдъемность CFa - 193 кн;
Вариант исполнения - tqit;
r3.4 min. - 1 мм;
Pu (N) Предел усталостной прочности - 735000;
Размеры. мм - 440x287.5x330.3;
Граничная нагрузка по усталости (Pu) - 735 кн;
r1.2 min. - 4 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8500;
C (kN) Грузоподъемность динамическая - 4180;
Динамическая грузоподъемность (C) - 4180 кн;
Статическая грузоподъемность (C0) - 8500 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 332997/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 332997/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 332997/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 332997 B/HA1	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	287.5	440	330.3	180

Модификации подшипника BT4B 332997/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
