Роликовый подшипник BT4B 332933/HA1

Подшипник BT4B 332933/HA1 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, обозначение основновного исполнения 332933, размер 530.2*736.6*519.1 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 530.2 мм
Наружный диаметр: 736.6 мм
Ширина: 519.1 мм
Масса: 865 кг

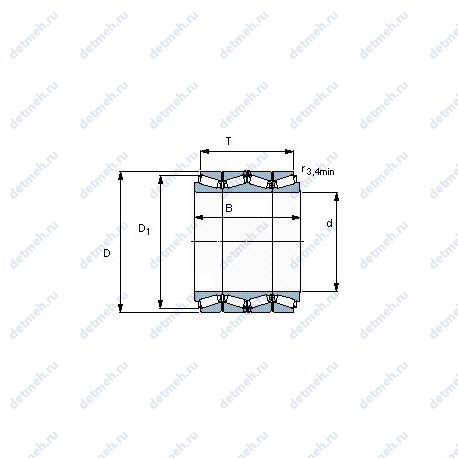

Подшипник BT4B 332933/HA1 чертеж — Чертеж подшипника BT4B 332933/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT4B 332933/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 530.225;
D (мм) Наружный диаметр - 736.6;
m (кг) Масса - 865;
T (мм) Высота - 519.112;
В (мм) Ширина - 579.438;
Ширина рабочая (T) - 519.112 мм;
Ширина (высота) (B) - 579.438 мм;
Внутренний диаметр (d) - 530.225 мм;
Наружный диаметр (D) - 736.6 мм;
Масса - 865 кг;
Высота. мм - 579.438;
Внешний диаметр - 530.225 мм;
Внутренний диаметр - 736.6 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 3000 кн;
Относительная осевая грузопдъемность CFa - 491 кн;
Вариант исполнения - tqit;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 2160000;
Граничная нагрузка по усталости (Pu) - 2160 кн;
Размеры. мм - 736.6x530.225x579.438;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 31000;
C (kN) Грузоподъемность динамическая - 11200;
Статическая грузоподъемность (C0) - 31000 кн;
Динамическая грузоподъемность (C) - 11200 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Обозначение - bt4b 332933/ha1;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BT4B 332933/HA1, технические характеристики и номинальные значения.
