Роликовый подшипник BT4B 332502/HA1

Подшипник BT4B 332502/HA1 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, обозначение основновного исполнения 332502, размер 460*625*421 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 460 мм
Наружный диаметр: 625 мм
Ширина: 421 мм
Масса: 380 кг

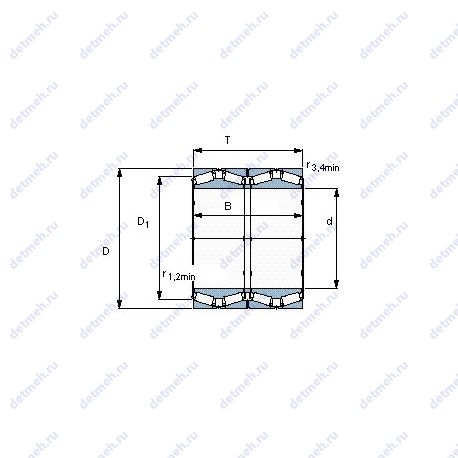

Подшипник BT4B 332502/HA1 чертеж — Чертеж подшипника BT4B 332502/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT4B 332502/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 460;
D (мм) Наружный диаметр - 625;
m (кг) Масса - 380;
T (мм) Высота - 421;
В (мм) Ширина - 421;
Наружный диаметр (D) - 625 мм;
Внутренний диаметр - 625 мм;
Внешний диаметр - 460 мм;
Высота. мм - 421;
Масса - 380 кг;
Внутренний диаметр (d) - 460 мм;
Ширина (высота) (B) - 421 мм;
Ширина рабочая (T) - 421 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1900 кн;
Относительная осевая грузопдъемность CFa - 313 кн;
Вариант исполнения - tqo/wi;
r3.4 min. - 9 мм;
Pu (N) Предел усталостной прочности - 1460000;
Размеры. мм - 625x460x421;
Граничная нагрузка по усталости (Pu) - 1460 кн;
r1.2 min. - 3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 20000;
C (kN) Грузоподъемность динамическая - 7210;
Динамическая грузоподъемность (C) - 7210 кн;
Статическая грузоподъемность (C0) - 20000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 332502/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 332502/HA1, технические характеристики и номинальные значения.
