Роликовый подшипник BT4B 328828 G/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

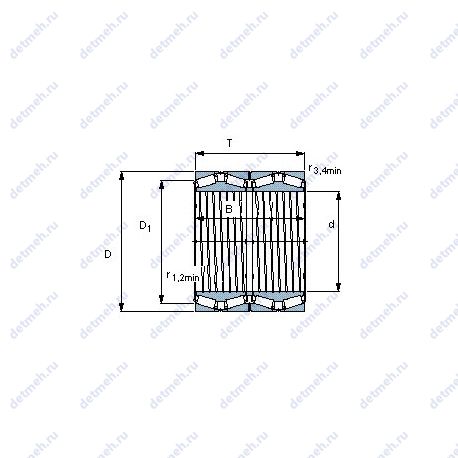

Габаритные и посадочные размеры:

• Угол наклона (α) - 15°;
• d (мм) Внутренний диаметр - 304.648;
• D (мм) Наружный диаметр - 438.048;
• m (кг) Масса - 135;
• T (мм) Высота - 279.4;
• В (мм) Ширина - 280.99;
• Наружный диаметр (D) - 438.048 мм;
• Внутренний диаметр - 438.048 мм;
• Внешний диаметр - 304.648 мм;
• Высота. мм - 280.99;
• Масса - 135 кг;
• Внутренний диаметр (d) - 304.648 мм;
• Ширина (высота) (B) - 280.99 мм;
• Ширина рабочая (T) - 279.4 мм;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.48;
• Расчетный коэффициент (Y)0 - 1.4;
• Расчетный коэффициент (Y)1 - 1.4;
• Расчетный коэффициент (Y)2 - 2.1;
• Коэффициент осевой нагрузки K - 1.24;

Прочие характеристики:

• Относительная радиальная грузоподъемность CF - 815 кн;
• Относительная осевая грузопдъемность CFa - 190 кн;
• Вариант исполнения - tqo/gwi;
• r3.4 min. - 4.8 мм;
• Pu (N) Предел усталостной прочности - 585000;
• Размеры. мм - 438.048x304.648x280.99;
• Граничная нагрузка по усталости (Pu) - 585 кн;
• r1.2 min. - 2 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 6950;
• C (kN) Грузоподъемность динамическая - 3080;
• Динамическая грузоподъемность (C) - 3080 кн;
• Статическая грузоподъемность (C0) - 6950 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - bt4b 328828 g/ha1;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
