Роликовый подшипник BT4B 332716/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

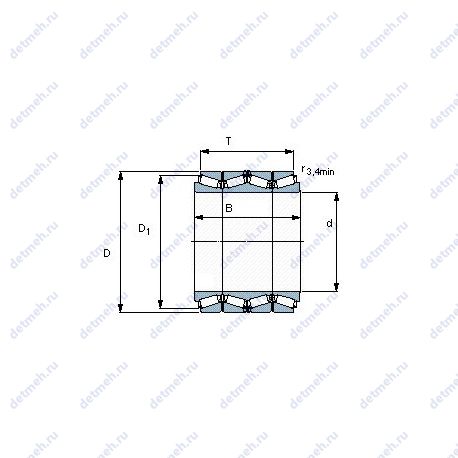

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 320;
• D (мм) Наружный диаметр - 422.275;
• m (кг) Масса - 120;
• T (мм) Высота - 261.424;
• В (мм) Ширина - 290;
• Ширина рабочая (T) - 261.424 мм;
• Ширина (высота) (B) - 290 мм;
• Внутренний диаметр (d) - 320 мм;
• Наружный диаметр (D) - 422.275 мм;
• Масса - 120 кг;
• Высота. мм - 290;
• Внешний диаметр - 320 мм;
• Внутренний диаметр - 422.275 мм;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.31;
• Расчетный коэффициент (Y)0 - 2.2;
• Расчетный коэффициент (Y)1 - 2.2;
• Расчетный коэффициент (Y)2 - 3.3;
• Коэффициент осевой нагрузки K - 1.83;

Прочие характеристики:

• Относительная радиальная грузоподъемность CF - 815 кн;
• Относительная осевая грузопдъемность CFa - 129 кн;
• Вариант исполнения - tqit;
• r3.4 min. - 3.3 мм;
• Pu (N) Предел усталостной прочности - 680000;
• Граничная нагрузка по усталости (Pu) - 680 кн;
• Размеры. мм - 422.275x320x290;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 8150;
• C (kN) Грузоподъемность динамическая - 3080;
• Статическая грузоподъемность (C0) - 8150 кн;
• Динамическая грузоподъемность (C) - 3080 кн;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
• Обозначение - bt4b 332716/ha1;
• Тела качения - ролики;
