Роликовый подшипник BT4B 328955 ABG/HA1VA902

Подшипник BT4B 328955 ABG/HA1VA902 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 328955, размер 685.8*876.3*352.425 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 685.8 мм
Наружный диаметр: 876.3 мм
Ширина: 352.425 мм
Масса: 505 кг

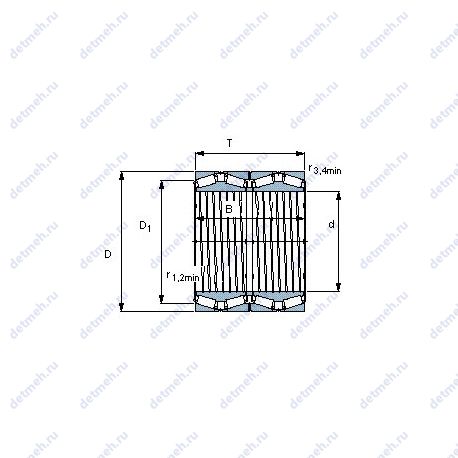

Подшипник BT4B 328955 ABG/HA1VA902 чертеж — Чертеж подшипника BT4B 328955 ABG/HA1VA902

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс V — Бессепараторный подшипник Суффикс GH — Высокотемпературная пластичная смазка, от –20 до +130 °C Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BT4B 328955 ABG/HA1VA902

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 685.8;
D (мм) Наружный диаметр - 876.3;
m (кг) Масса - 505;
T (мм) Высота - 355.6;
В (мм) Ширина - 352.425;
Наружный диаметр (D) - 876.3 мм;
Внутренний диаметр - 876.3 мм;
Внешний диаметр - 685.8 мм;
Высота. мм - 352.425;
Масса - 505 кг;
Внутренний диаметр (d) - 685.8 мм;
Ширина (высота) (B) - 352.425 мм;
Ширина рабочая (T) - 355.6 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.37;
Расчетный коэффициент (Y)0 - 1.8;
Расчетный коэффициент (Y)1 - 1.8;
Расчетный коэффициент (Y)2 - 2.7;
Коэффициент осевой нагрузки K - 1.62;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1860 кн;
Относительная осевая грузопдъемность CFa - 333 кн;
Вариант исполнения - tqosn/gwisi;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 1400000;
Размеры. мм - 876.3x685.8x352.425;
Граничная нагрузка по усталости (Pu) - 1400 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 20000;
C (kN) Грузоподъемность динамическая - 7650;
Динамическая грузоподъемность (C) - 7650 кн;
Статическая грузоподъемность (C0) - 20000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt4b 328955 abg/ha1va902;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT4B 328955 ABG/HA1VA902, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 328955 ABG/HA1VA902

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 328955 G/HA1VA901	Бессепараторный подшипник. Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	685.8	876.3	352.425	505
BT4B 328955 BG/HA1VA901	Бессепараторный подшипник. Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	685.8	876.3	352.425	505
BT4B 328955 BG/HA1VA902	Бессепараторный подшипник. Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	685.8	876.3	352.425	505

Модификации подшипника BT4B 328955 ABG/HA1VA902 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
CRO-13708	685.8	876.3	352.425
BT4B 331089 A/HA4	685.8	876.3	352.425
