Роликовый подшипник BT2B 332626/HA7

Подшипник BT2B 332626/HA7 — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения 332626, размер 560*820*242 мм.
Отечественный аналог - 8471560ХМ.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 560 мм
Наружный диаметр: 820 мм
Ширина: 242 мм
Масса: 425 кг

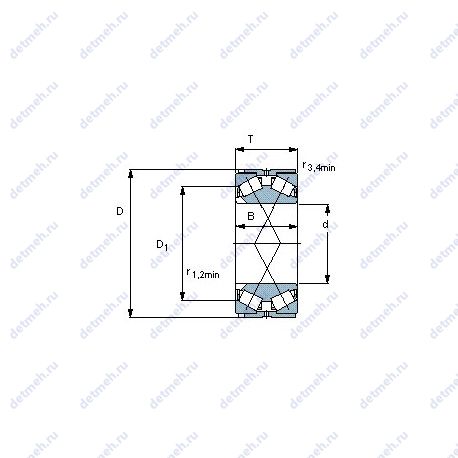

Подшипник BT2B 332626/HA7 чертеж — Чертеж подшипника BT2B 332626/HA7

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника BT2B 332626/HA7

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 560;
D (мм) Наружный диаметр - 820;
m (кг) Масса - 425;
T (мм) Высота - 242;
В (мм) Ширина - 242;
Наружный диаметр (D) - 820 мм;
Внутренний диаметр - 820 мм;
Внешний диаметр - 560 мм;
Высота. мм - 242;
Масса - 425 кг;
Внутренний диаметр (d) - 560 мм;
Ширина (высота) (B) - 242 мм;
Ширина рабочая (T) - 242 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.88;
Расчетный коэффициент (Y)0 - 0.8;
Расчетный коэффициент (Y)1 - 0.77;
Расчетный коэффициент (Y)2 - 1.15;
Коэффициент осевой нагрузки K - 0.66;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1250 кн;
Относительная осевая грузопдъемность CFa - 1090 кн;
Вариант исполнения - tdi.1/y2;
r3.4 min. - 8 мм;
Pu (N) Предел усталостной прочности - 815000;
Размеры. мм - 820x560x242;
Граничная нагрузка по усталости (Pu) - 815 кн;
r1.2 min. - 2.5 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 11400;
C (kN) Грузоподъемность динамическая - 5010;
Динамическая грузоподъемность (C) - 5010 кн;
Статическая грузоподъемность (C0) - 11400 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332626/ha7;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332626/HA7, технические характеристики и номинальные значения.

Аналоги подшипника BT2B 332626/HA7

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-9	8471/560 ХМ	560	820	242	ГОСТ
ГОСТ	8471/560 ХМ	560	820	242	ГОСТ
SKF	BT2B 332626/HA7	560	820	242	ISO

Аналог подшипника BT2B 332626/HA7 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
