Роликовый подшипник BT4B 328204/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

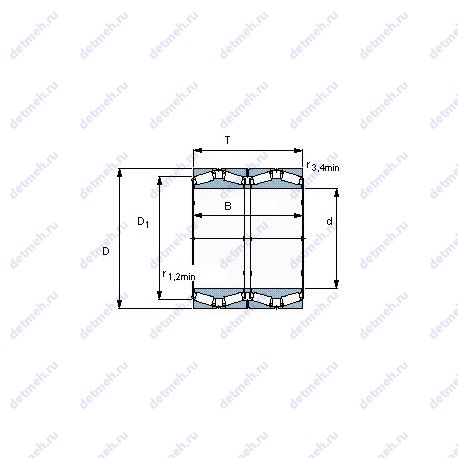

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 216.103;
• D (мм) Наружный диаметр - 330.2;
• m (кг) Масса - 84;
• T (мм) Высота - 269.875;
• В (мм) Ширина - 263.525;
• Наружный диаметр (D) - 330.2 мм;
• Внутренний диаметр - 330.2 мм;
• Внешний диаметр - 216.103 мм;
• Высота. мм - 263.525;
• Масса - 84 кг;
• Внутренний диаметр (d) - 216.103 мм;
• Ширина (высота) (B) - 263.525 мм;
• Ширина рабочая (T) - 269.875 мм;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.54;
• Расчетный коэффициент (Y)0 - 1.3;
• Расчетный коэффициент (Y)1 - 1.25;
• Расчетный коэффициент (Y)2 - 1.8;
• Коэффициент осевой нагрузки K - 1.06;

Прочие характеристики:

• Относительная радиальная грузоподъемность CF - 600 кн;
• Относительная осевая грузопдъемность CFa - 160 кн;
• Вариант исполнения - tqo/w;
• r3.4 min. - 3.3 мм;
• Pu (N) Предел усталостной прочности - 475000;
• Размеры. мм - 330.2x216.103x263.525;
• Граничная нагрузка по усталости (Pu) - 475 кн;
• r1.2 min. - 1.5 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 5100;
• C (kN) Грузоподъемность динамическая - 2240;
• Динамическая грузоподъемность (C) - 2240 кн;
• Статическая грузоподъемность (C0) - 5100 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - bt4b 328204/ha1;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
