Роликовый подшипник BT2B 331840 C/HA1

Подшипник BT2B 331840 C/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 331840, размер 406.4*546.1*138.113 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 406.4 мм
Наружный диаметр: 546.1 мм
Ширина: 138.113 мм
Масса: 89 кг

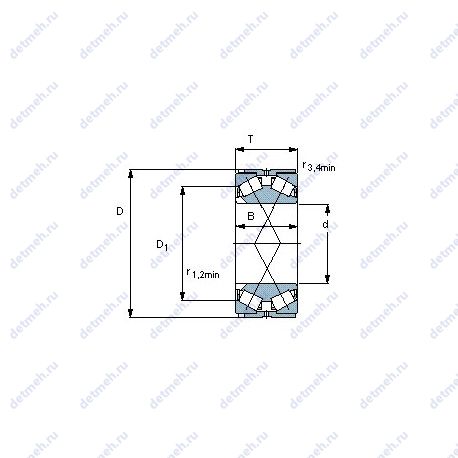

Подшипник BT2B 331840 C/HA1 чертеж — Чертеж подшипника BT2B 331840 C/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT2B 331840 C/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 406.4;
D (мм) Наружный диаметр - 546.1;
m (кг) Масса - 89;
T (мм) Высота - 138.113;
В (мм) Ширина - 138.113;
Наружный диаметр (D) - 546.1 мм;
Внутренний диаметр - 546.1 мм;
Внешний диаметр - 406.4 мм;
Высота. мм - 138.113;
Масса - 89 кг;
Внутренний диаметр (d) - 406.4 мм;
Ширина (высота) (B) - 138.113 мм;
Ширина рабочая (T) - 138.113 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.48;
Расчетный коэффициент (Y)0 - 1.4;
Расчетный коэффициент (Y)1 - 1.4;
Расчетный коэффициент (Y)2 - 2.1;
Коэффициент осевой нагрузки K - 1.23;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 540 кн;
Относительная осевая грузопдъемность CFa - 252 кн;
Вариант исполнения - tdi/wiy2;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 405000;
Размеры. мм - 546.1x406.4x138.113;
Граничная нагрузка по усталости (Pu) - 405 кн;
r1.2 min. - 1.5 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 5100;
C (kN) Грузоподъемность динамическая - 2200;
Динамическая грузоподъемность (C) - 2200 кн;
Статическая грузоподъемность (C0) - 5100 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 331840 c/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 331840 C/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT2B 331840 C/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT2B 331840 G/HA1	Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	138.113	89
BT2B 331840 G/HA1C150	Высокотемпературная пластичная смазка, от –20 до +130 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	138.113	89

Модификации подшипника BT2B 331840 C/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
