Роликовый подшипник BT2B 328705/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

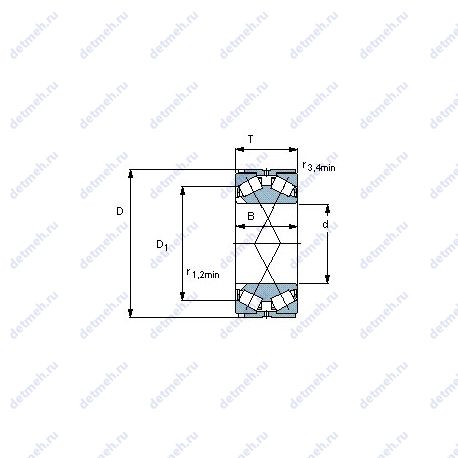

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 390;
• D (мм) Наружный диаметр - 546.1;
• m (кг) Масса - 102;
• T (мм) Высота - 141.288;
• В (мм) Ширина - 141.288;
• Наружный диаметр (D) - 546.1 мм;
• Внутренний диаметр - 546.1 мм;
• Внешний диаметр - 390 мм;
• Высота. мм - 141.288;
• Масса - 102 кг;
• Внутренний диаметр (d) - 390 мм;
• Ширина (высота) (B) - 141.288 мм;
• Ширина рабочая (T) - 141.288 мм;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.48;
• Расчетный коэффициент (Y)0 - 1.4;
• Расчетный коэффициент (Y)1 - 1.4;
• Расчетный коэффициент (Y)2 - 2.1;
• Коэффициент осевой нагрузки K - 1.23;

Прочие характеристики:

• Относительная радиальная грузоподъемность CF - 540 кн;
• Относительная осевая грузопдъемность CFa - 252 кн;
• Вариант исполнения - tdi/y2;
• r3.4 min. - 6.4 мм;
• Pu (N) Предел усталостной прочности - 405000;
• Размеры. мм - 546.1x390x141.288;
• Граничная нагрузка по усталости (Pu) - 405 кн;
• r1.2 min. - 3.3 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 5100;
• C (kN) Грузоподъемность динамическая - 2200;
• Динамическая грузоподъемность (C) - 2200 кн;
• Статическая грузоподъемность (C0) - 5100 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - bt2b 328705/ha1;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
