Роликовый подшипник BT2B 332501 A/HA4

Подшипник BT2B 332501 A/HA4 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332501, размер 914.4*1066.8*101.6 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 914.4 мм
Наружный диаметр: 1066.8 мм
Ширина: 101.6 мм
Масса: 190 кг

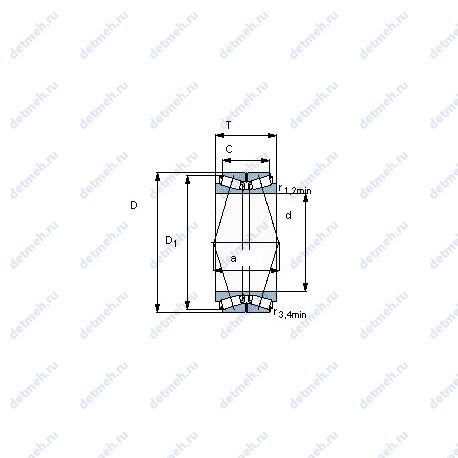

Подшипник BT2B 332501 A/HA4 чертеж — Чертеж подшипника BT2B 332501 A/HA4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT2B 332501 A/HA4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Вариант исполнения - tdo.1/d3c;
Размер (a) - 339 мм;
Относительная радиальная грузоподъемность CF - 620 кн;
Относительная осевая грузопдъемность CFa - 248 кн;
r3.4 min. - 3.3 мм;
Pu (N) Предел усталостной прочности - 520000;
Граничная нагрузка по усталости (Pu) - 520 кн;
Размеры. мм - 1066.8x914.4x139.7;
r1.2 min. - 6.4 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.4;
Расчетный коэффициент (Y)0 - 1.6;
Расчетный коэффициент (Y)1 - 1.7;
Расчетный коэффициент (Y)2 - 2.5;
Коэффициент осевой нагрузки K - 1.43;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 914.4;
D (мм) Наружный диаметр - 1066.8;
m (кг) Масса - 190;
T (мм) Высота - 139.7;
C (мм) Ширина наружного кольца - 101.6;
Внутренний диаметр - 1066.8 мм;
Внешний диаметр - 914.4 мм;
Высота. мм - 139.7;
Ширина наружной обоймы (C) - 101.6 мм;
Масса - 190 кг;
Наружный диаметр (D) - 1066.8 мм;
Внутренний диаметр (d) - 914.4 мм;
Ширина рабочая (T) - 139.7 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8000;
C (kN) Грузоподъемность динамическая - 2600;
Динамическая грузоподъемность (C) - 2600 кн;
Статическая грузоподъемность (C0) - 8000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332501 a/ha4;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332501 A/HA4, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT2B 332501 A/HA4

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT2B 332501/HA5	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	914.4	1066.8	0	190

Модификации подшипника BT2B 332501 A/HA4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
