Роликовый подшипник BT2B 332605 A/HA1

Подшипник BT2B 332605 A/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332605, размер 501.65*711.2*231.775 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 501.65 мм
Наружный диаметр: 711.2 мм
Ширина: 231.775 мм
Масса: 343 кг

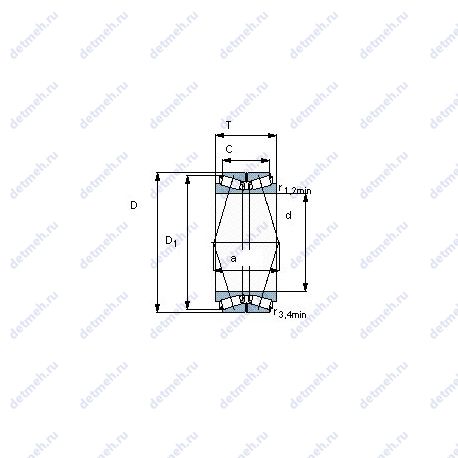

Подшипник BT2B 332605 A/HA1 чертеж — Чертеж подшипника BT2B 332605 A/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT2B 332605 A/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Вариант исполнения - tdo/xdc;
Размер (a) - 269 мм;
Относительная радиальная грузоподъемность CF - 1370 кн;
Относительная осевая грузопдъемность CFa - 443 кн;
r3.4 min. - 1.5 мм;
Pu (N) Предел усталостной прочности - 980000;
Граничная нагрузка по усталости (Pu) - 980 кн;
Размеры. мм - 711.2x501.65x292.1;
r1.2 min. - 6.4 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 501.65;
D (мм) Наружный диаметр - 711.2;
m (кг) Масса - 343;
T (мм) Высота - 292.1;
C (мм) Ширина наружного кольца - 231.775;
Внутренний диаметр - 711.2 мм;
Внешний диаметр - 501.65 мм;
Высота. мм - 292.1;
Ширина наружной обоймы (C) - 231.775 мм;
Масса - 343 кг;
Наружный диаметр (D) - 711.2 мм;
Внутренний диаметр (d) - 501.65 мм;
Ширина рабочая (T) - 292.1 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 13700;
C (kN) Грузоподъемность динамическая - 5500;
Динамическая грузоподъемность (C) - 5500 кн;
Статическая грузоподъемность (C0) - 13700 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332605 a/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332605 A/HA1, технические характеристики и номинальные значения.
