Роликовый подшипник BT2B 332516 A/HA1

Подшипник BT2B 332516 A/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332516, размер 317.5*447.675*146.05 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 317.5 мм
Наружный диаметр: 447.675 мм
Ширина: 146.05 мм
Масса: 84 кг

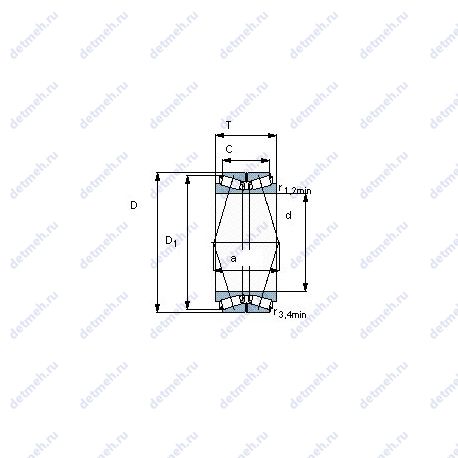

Подшипник BT2B 332516 A/HA1 чертеж — Чертеж подшипника BT2B 332516 A/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BT2B 332516 A/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Вариант исполнения - tdo/xdc;
Размер (a) - 170 мм;
Относительная радиальная грузоподъемность CF - 585 кн;
Относительная осевая грузопдъемность CFa - 193 кн;
r3.4 min. - 1.5 мм;
Pu (N) Предел усталостной прочности - 440000;
Граничная нагрузка по усталости (Pu) - 440 кн;
Размеры. мм - 447.675x317.5x180.975;
r1.2 min. - 3.5 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.74;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 317.5;
D (мм) Наружный диаметр - 447.675;
m (кг) Масса - 84;
T (мм) Высота - 180.975;
C (мм) Ширина наружного кольца - 146.05;
Внутренний диаметр - 447.675 мм;
Внешний диаметр - 317.5 мм;
Высота. мм - 180.975;
Ширина наружной обоймы (C) - 146.05 мм;
Масса - 84 кг;
Наружный диаметр (D) - 447.675 мм;
Внутренний диаметр (d) - 317.5 мм;
Ширина рабочая (T) - 180.975 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 5400;
C (kN) Грузоподъемность динамическая - 2330;
Динамическая грузоподъемность (C) - 2330 кн;
Статическая грузоподъемность (C0) - 5400 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332516 a/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332516 A/HA1, технические характеристики и номинальные значения.
