Роликовый подшипник 33024/DFC250

Подшипник 33024/DFC250 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 33024, размер 120*180*48 мм.

Стандарт: ISO
Бренды: ISB, SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 48 мм
Масса: 8.65 кг

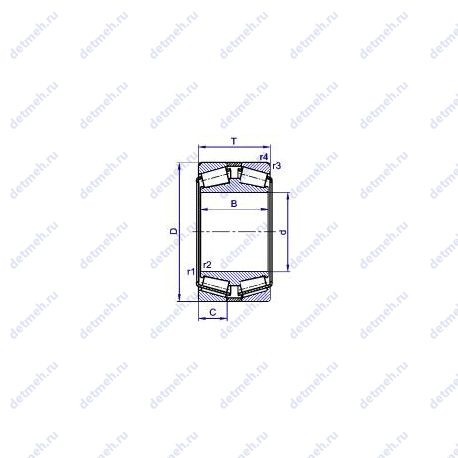

Подшипник 33024/DFC250 чертеж — Чертеж подшипника 33024/DFC250

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 33024/DFC250

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (Da min) - 160;
Размер (r3 min.) - 2 мм.;
Размер (r4 min.) - 2 мм.;
Размер (r5 min.) - 0.6 мм.;
Размер (2B) - 96 мм.;
Размер сопряженных деталей (Ca max.) - 6;
Размер сопряженных деталей (rc max.) - 0.6;
Pu (N) Предел усталостной прочности - 112000;
Количество дорожек качения - 2;
Размеры. мм - 120x180x96;
Грузоподъемность динамическая - 495 кн;
Граничная нагрузка по усталости (Pu) - 112;
Уплотнение - нет;
Размер сопряженных деталей (da max) - 132;
Размер сопряженных деталей (Da max.) - 170;
Размер сопряженных деталей (ra max.) - 2;

Классификация:

Нагрузка - радиальная и осевая;
Тела качения - ролики;
Обозначение - 33024/dfc250;
Основной тип - роликовый радиальный-упорный;

Габаритные и посадочные размеры:

Ширина рабочая (T) - 96 мм.;
d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 180;
m (кг) Масса - 8.65;
T (мм) Высота - 96;
Внутренний диаметр - 120 мм;
Внешний диаметр - 180 мм;
Высота. мм - 96;
Масса - 8.65 кг;
Ширина (высота) (B) - 48 мм.;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.3;
Расчетный коэффициент (Y0) - 2.2;
Расчетный коэффициент (Y1) - 2.3;
Расчетный коэффициент (Y2) - 3.4;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1080;
C (kN) Грузоподъемность динамическая - 495;
Грузоподъемность статическая - 1080 кн;
Частота вращения номинальная - 2000 об/мин;
Частота вращения предельная - 3400 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Высота. мм - 96;
Ширина рабочая (T) - 96 мм;
Масса - 8.65 кг;
Внешний диаметр - 180 мм;
Внутренний диаметр - 120 мм;

Пропускная способность:

Грузоподъемность динамическая - 485.1 кн;
Грузоподъемность статическая - 1058.4 кн;
Частота вращения предельная при пластичной смазке - 3060 об/мин;
Частота вращения предельная при жидкой смазке - 3230 об/мин;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Размеры. мм - 120x180x96;

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;
Обозначение - 33024/dfc250;

В таблице приведены основные размеры подшипника 33024/DFC250, технические характеристики и номинальные значения.

Таблица модификаций подшипника 33024/DFC250

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
33024	Основное исполнение.	120	180	48	4.15
33024A	Соответствует стандартам ISO с улучшенными характеристиками.	120	180	48	4.2
33024F	Механически обработанный сепаратор из стали или специального чугуна.	120	180	48	0
33024JR	Штампованный сепаратор из стального листа.	120	180	48	4.16
E33024J	Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа.	120	180	48	4.2
HR33024J	Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа.	120	180	48	4.2
33024VC12	Бессепараторный подшипник.	120	180	48	4.32
X33024/Y33024	Штампованный сепаратор из листовой латуни.	120	180	48	4.2

Модификации подшипника 33024/DFC250 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 33024/DFC250

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	33024/DFC250	120	180	48	ISO
ISB	33024/DFC250	120	180	48	ISO

Аналог подшипника 33024/DFC250 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
