Роликовый подшипник 32938/DF
Подшипник 32938/DF — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения 32938, размер 190*260*90 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 32938/DF
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (Da min): 235
- Размер (r3 min.): 2 мм.
- Размер (r4 min.): 2 мм.
- Размер (r5 min.): 0.6 мм.
- Размер (2B): 90 мм.
- Размер сопряженных деталей (Ca max.): 8
- Размер сопряженных деталей (rc max.): 0.6
- Pu (N) Предел усталостной прочности: 143000
- Количество дорожек качения: 2
- Размеры. мм: 190x260x90
- Грузоподъемность динамическая: 616 кн
- Граничная нагрузка по усталости (Pu): 143
- Уплотнение: нет
- Размер сопряженных деталей (da max): 204
- Размер сопряженных деталей (Da max.): 248
- Размер сопряженных деталей (ra max.): 2
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 32938/df
- Основной тип: роликовый радиальный-упорный

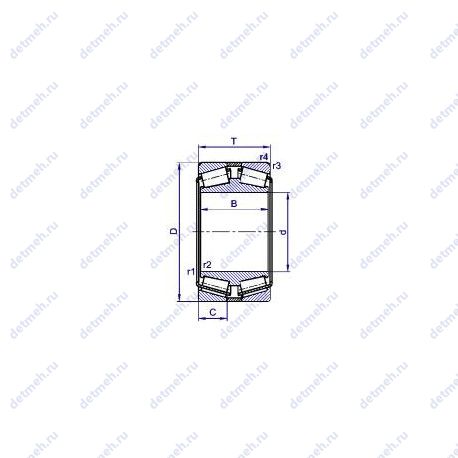

Габаритные и посадочные размеры:
- Ширина рабочая (T): 90 мм.
- d (мм) Внутренний диаметр: 190
- D (мм) Наружный диаметр: 260
- m (кг) Масса: 14.5
- T (мм) Высота: 90
- Внутренний диаметр: 190 мм
- Внешний диаметр: 260 мм
- Высота. мм: 90
- Масса: 14.5 кг
- Ширина (высота) (B): 45 мм
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.48
- Расчетный коэффициент (Y0): 1.4
- Расчетный коэффициент (Y1): 1.4
- Расчетный коэффициент (Y2): 2.1
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 1530
- C (kN) Грузоподъемность динамическая: 616
- Грузоподъемность статическая: 1530 кн
- Частота вращения номинальная: 1300 об/мин
- Частота вращения предельная: 2400 об/мин
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Высота. мм: 90
- Ширина рабочая (T): 90 мм
- Масса: 14.5 кг
- Внешний диаметр: 260 мм
- Внутренний диаметр: 190 мм
Пропускная способность:
- Грузоподъемность динамическая: 603.68 кн
- Грузоподъемность статическая: 1499.4 кн
- Частота вращения предельная при пластичной смазке: 2160 об/мин
- Частота вращения предельная при жидкой смазке: 2280 об/мин
Прочие характеристики:
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 190x260x90
Классификация:
- Основной тип: роликовый радиальный-упорный
- Тела качения: ролики
- Нагрузка: радиальная и осевая
- Обозначение: 32938/df
В таблице приведены основные размеры подшипника 32938/DF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 32938/DF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32938 | Основное исполнение. | 190 | 260 | 45 | 6.77 |
| 32938X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 45 | 6.77 |
| 32938 A | Роликовый радиально-упорный конический подшипник, двухрядный. | 190 | 260 | 45 | 6.77 |
| 32938JR | Штампованный сепаратор из стального листа. | 190 | 260 | 45 | 6.89 |
| 32938XU | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 45 | 6.7 |
| HR32938J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 190 | 260 | 45 | 6.83 |
| 32938-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 260 | 90 | 15.6 |
| 32938T102/DB31 | Механически обработанный сепаратор из текстолита. | 190 | 260 | 102 | 15 |
| 32938T122/DBCG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Механически обработанный сепаратор из текстолита. | 190 | 260 | 122 | 15.5 |
| 32938-N11CA-A350-400 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 260 | 90 | 15.6 |
Модификации подшипника 32938/DF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 32938/DF
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | 32938/DF | 190 | 260 | 90 | ISO |
| ISB | 32938/DF | 190 | 260 | 90 | ISO |
Аналог подшипника 32938/DF — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
