Роликовый подшипник 32934/DFC225

Подшипник 32934/DFC225 — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения 32934, размер 170*230*76 мм.

Стандарт: ISO
Бренды: ISB, SKF
Внутренний диаметр: 170 мм
Наружный диаметр: 230 мм
Ширина: 76 мм
Масса: 9.2 кг

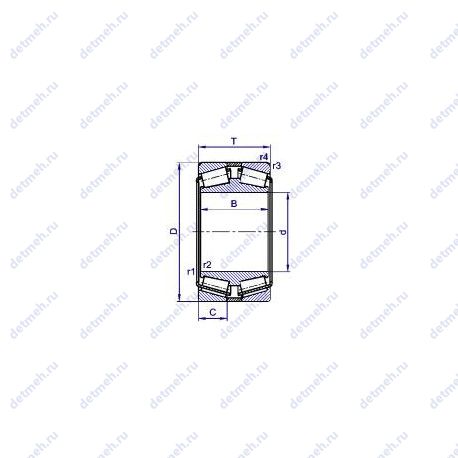

Подшипник 32934/DFC225 чертеж — Чертеж подшипника 32934/DFC225

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 32934/DFC225

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (Da min) - 213;
Размер (r3 min.) - 2 мм.;
Размер (r4 min.) - 2 мм.;
Размер (r5 min.) - 0.6 мм.;
Размер (2B) - 76 мм.;
Размер сопряженных деталей (Ca max.) - 7;
Размер сопряженных деталей (rc max.) - 0.6;
Pu (N) Предел усталостной прочности - 110000;
Количество дорожек качения - 2;
Размеры. мм - 170x230x76;
Грузоподъемность динамическая - 484 кн;
Граничная нагрузка по усталости (Pu) - 110;
Уплотнение - нет;
Размер сопряженных деталей (da max) - 183;
Размер сопряженных деталей (Da max.) - 220;
Размер сопряженных деталей (ra max.) - 2;

Классификация:

Нагрузка - радиальная и осевая;
Тела качения - ролики;
Обозначение - 32934/dfc225;
Основной тип - роликовый радиальный-упорный;

Габаритные и посадочные размеры:

Ширина рабочая (T) - 76 мм.;
d (мм) Внутренний диаметр - 170;
D (мм) Наружный диаметр - 230;
m (кг) Масса - 9.2;
T (мм) Высота - 76;
Внутренний диаметр - 170 мм;
Внешний диаметр - 230 мм;
Высота. мм - 76;
Масса - 9.2 кг;
Ширина (высота) (B) - 38 мм.;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.37;
Расчетный коэффициент (Y0) - 1.8;
Расчетный коэффициент (Y1) - 1.8;
Расчетный коэффициент (Y2) - 2.7;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1160;
C (kN) Грузоподъемность динамическая - 484;
Грузоподъемность статическая - 1160 кн;
Частота вращения номинальная - 1500 об/мин;
Частота вращения предельная - 2800 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Высота. мм - 76;
Ширина рабочая (T) - 76 мм;
Масса - 9.20 кг;
Внешний диаметр - 230 мм;
Внутренний диаметр - 170 мм;

Пропускная способность:

Грузоподъемность динамическая - 474.32 кн;
Грузоподъемность статическая - 1136.8 кн;
Частота вращения предельная при пластичной смазке - 2520 об/мин;
Частота вращения предельная при жидкой смазке - 2660 об/мин;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Размеры. мм - 170x230x76;

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;
Обозначение - 32934/dfc225;

В таблице приведены основные размеры подшипника 32934/DFC225, технические характеристики и номинальные значения.

Таблица модификаций подшипника 32934/DFC225

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
32934	Основное исполнение.	170	230	38	4.48
32934X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	170	230	38	4.4
32934 A	Роликовый радиально-упорный конический подшипник, двухрядный.	170	230	38	4.4
32934JR	Штампованный сепаратор из стального листа.	170	230	38	4.49
32934XU	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	170	230	38	4.4
HR32934J	Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа.	170	230	38	4.44
X32934M/Y32934M	Роликовый радиально-упорный конический подшипник, двухрядный.	170	230	38	4.41

Модификации подшипника 32934/DFC225 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 32934/DFC225

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	32934/DFC225	170	230	76	ISO
ISB	32934/DFC225	170	230	76	ISO

Аналог подшипника 32934/DFC225 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
