Роликовый подшипник NK 29/20 TN

Подшипник NK 29/20 TN — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 29, размер 29*38*20 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 29 мм
Наружный диаметр: 38 мм
Ширина: 20 мм
Масса: 0.054 кг

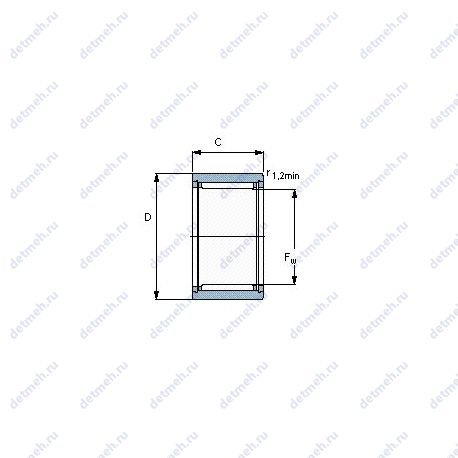

Подшипник NK 29/20 TN чертеж — Чертеж подшипника NK 29/20 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NK — Игольчатый роликовый подшипник Суффикс TN — Литой сепаратор из пластмассы

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника NK 29/20 TN

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Грузоподъемность динамическая - 24.6 кн;
Fw (мм) Диаметр дорожки качения вала - 29;
Pu (N) Предел усталостной прочности - 5200;
Уплотнение - нет;
Количество дорожек качения - 1;
Граничная нагрузка по усталости (Pu) - 5.2;
Диаметр отверстия комплекта шариков/роликов (Fw) - 29 мм;
Размеры. мм - 29x38x20;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 20;
m (кг) Масса - 0.05;
D (мм) Наружный диаметр - 38;
Масса - 0.05 кг;
Ширина наружной обоймы (C) - 20 мм;
Высота. мм - 20;
Внешний диаметр - 38 мм;
Внутренний диаметр - 29 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 24.6;
Co (kN) Грузоподъемность статическая - 42.5;
Частота вращения предельная - 15000 об/мин;
Частота вращения номинальная - 14000 об/мин;
Грузоподъемность статическая - 42.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - nk 29/20 tn, nk29/20tn;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NK 29/20 TN, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
NK29/20-TN-XL	29	38	20		Проточка на внешнем кольце для смазки
NK29/20R	29	38	20		Проточка на внешнем кольце для смазки
